Amphenol Technical Products International ヘビーデューティパワーコネクタ
Amphenol Technical Products Internationalヘビーデューティ・パワーコネクタは、高性能で費用対効果の高い信号伝送・送電ソリューションとして設計されています。これらのコネクタには、信号伝送と送電の両方の機能が1つのボディに統合されています。ヘビーデューティ・パワーコネクタは、カラーのボディ、ブラインド嵌合と100分間嵌合サイクルのために強化されたリブが特徴です。これらの電源コネクタは、キーA、B、CオプションとCPAオプションからお選びいただけます。ヘビーデューティ・パワーコネクタは、バッテリパックのPDUを対象とした信号伝送と送電に最適です。

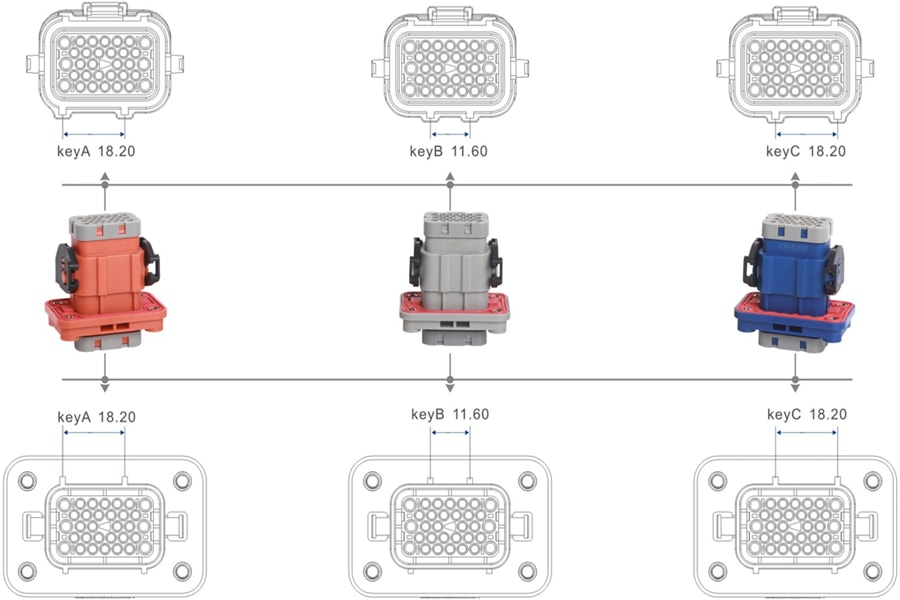

Hc信号キーマップ
特徴
- 嵌合用の色付きボディと強化されたリブ
- 最大IP68保護 (嵌合時)
- 特定の要件ごとに拡張可能なピン数
- キー A、B、C オプションで利用可能
- CPAオプションで利用可能
仕様
- 32ピン数
- 定格電流:
- 最大電力：13A
- 最大信号：5A
- ケーブルサイズ：
- 14AWG～18AWG (電力)
- 20AWG～22AWG（信号）
- 耐電圧：3000VDC
- 動作温度範囲：-40°C～125°C
- IP6K9K、IP68 (嵌合、48時間、深度1mで浸水)
- 100分 嵌合回数
- 空気漏れ量：60KPa
- 難燃性：UL94-V0
アプリケーション
- PDU用の信号および電力伝送

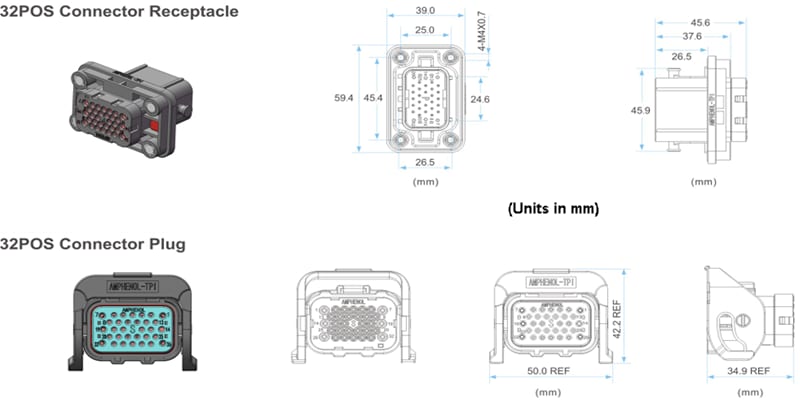

寸法図
その他の資料
View Results ( 17 ) Page
| 部品番号 | データシート | ワイヤゲージ (最小) | 接点メッキ | 定格電流 | 最高動作温度 | 最低動作温度 | ワイヤゲージ (最大) |
|---|---|---|---|---|---|---|---|
| HCTF20104 |  |
22 AWG | Tin | 20 AWG | |||
| HCTF16161 | |
18 AWG | Gold | 16 AWG | |||
| HC18B-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTF20101 | |
22 AWG | Gold | 20 AWG | |||
| HCTM20104 | |
22 AWG | Tin | 5 A | 20 AWG | ||
| HC18B-S32-2 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HC08C-P32R | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HC18C-S32 | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HC08A-P32R | |
22 AWG | Gold | 13 A | + 125 C | - 40 C | 16 AWG |
| HCTM16164 | |
18 AWG | Tin | 13 A | 16 AWG |
