Analog Devices ADG5412FクアッドSPSTスイッチ

Analog Devices ADG5412F/ADG5412BF
故障保護クアッドSPSTスイッチ

Analog Devices ADG5412F/ADG5412BF故障保護クアッドSPSTスイッチには、最大−55Vおよび+55Vまでの過電圧保護用の4つの独立制御単極/単投(SPST)スイッチが含まれます。ADG5412F/ADG5412Bには、ロジック1入力で電源を入れる4つのスイッチが特徴です。電源がオンの場合、各スイッチは両方向に同じように動作し、各スイッチには電源までの入力信号範囲があります。デジタル入力は、動作電源電圧範囲全体において3Vのロジック入力に対応します。電源が供給されていない場合、スイッチはオフのままになり、スイッチ入力は高インピーダンスになります。通常の動作条件では、任意のSxピンでアナログ入力の信号レベルが閾値電圧VTだけVDDまたはVTを超える場合、スイッチはオフになります。電源がオン、オフのどちらの条件においても、接地に対して最大+55Vまたは−55Vまでの入力信号レベルはブロックされます。ADG5412F/ADG5412BFスイッチの10Ωの低オン抵抗が同時に信号範囲の重要な一部でオン抵抗平坦度が組合わされている場合、データ取得に最適なソリューションになり、優れた直線性および歪みの低さが重要となる切り替えアプリケーションを獲得します。

特徴
  • 過電圧保護最大 −55Vおよび+55V
  • 電源オフ保護最大−55Vおよび+55V
  • ソースピンでの過電圧検出
  • 低オン抵抗: 10Ω
  • オン抵抗平坦度 0.5Ω
  • 5.5kV人体モデル (HBM) ESD定格
  • あらゆる状況下でラッチアップ耐性
  • デジタルなしで既知の状態
  • VSSからVDDへのアナログ信号幅±5V～±22Vの二重供給動作
  • 8V～44Vの単電源動作
  • ±15V、±20V、+12V、+36Vで対応
アプリケーション
  • アナログ入力/出力モジュール
  • プロセス制御/分散制御システム
  • データ収集
  • 計測機器
  • 航空電子機器
  • 自動試験装置
  • 通信システム
  • リレー交換


部品番号説明オン抵抗 - 最大オン時間 - 最大オフ時間 - 最大動作供給電圧データシート







ロード中 最初 前 次 最後

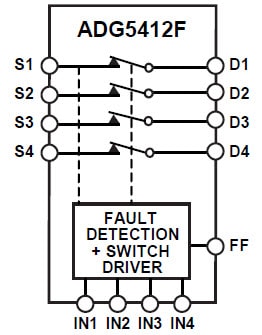

ADG5412F機能ブロック図
