Analog Devices Inc. ADPL83200低損失PowerPath™コントローラ
Analog Devices ADPL83200低損失PowerPath™コントローラは、外部PチャンネルMOSFETで動作し、電力のスイッチオーバーまたは負荷共有にほぼ理想的なダイオード動作を実現しています。この制御機能によって、複数の電源の効率性の高いORingが可能になり、バッテリ寿命の延長と自己発熱の低減が実現します。動作中、金属酸化物半導体電界効果トランジスタ（MOSFET）全体での電圧降下は、一般的に20mVです。
壁掛けアダプタまたはその他の補助電源が搭載されているアプリケーションを対象に、補助電源が接続されると負荷がバッテリから自動的に切断されます。2台以上のADI ADPL83200コントローラを相互接続して、複数のバッテリ間での負荷共有を可能にしたり、単一の充電器からさまざまなバッテリを充電できます。
ADPL83200は、薄型（1mm）ThinSOTパッケージに格納されています。
特徴
- 電源OR'ingダイオード用の非常に損失が低い置換品
- 外付け部品がわずか
- DCソース間の自動スイッチング
- 複数のバッテリでの負荷共有を簡素化
- 小自己消費電流11A
- 3V ～ 28V AC/DCアダプタ電圧範囲
- バッテリ電圧範囲：2.5V〜28V
- バッテリ逆挿入保護
- 広範な電流要件を対象にほぼすべてのサイズのMOSFETを駆動
- MOSFETゲート保護クランプ
- 手動制御入力
- 薄型（1mm）ThinSOT™” パッケージ
アプリケーション
- 携帯電話
- ノートブック、ハンドヘルドコンピュータ
- デジタルカメラ
- USB給電式ペリフェラル
- 無停電電源装置
- ロジック制御パワースイッチ

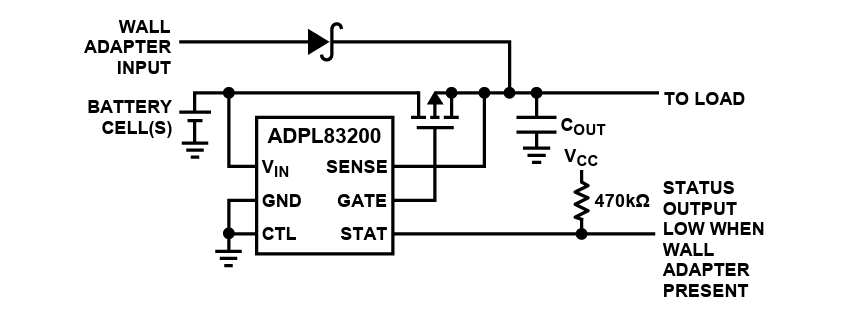

代表的なアプリケーション

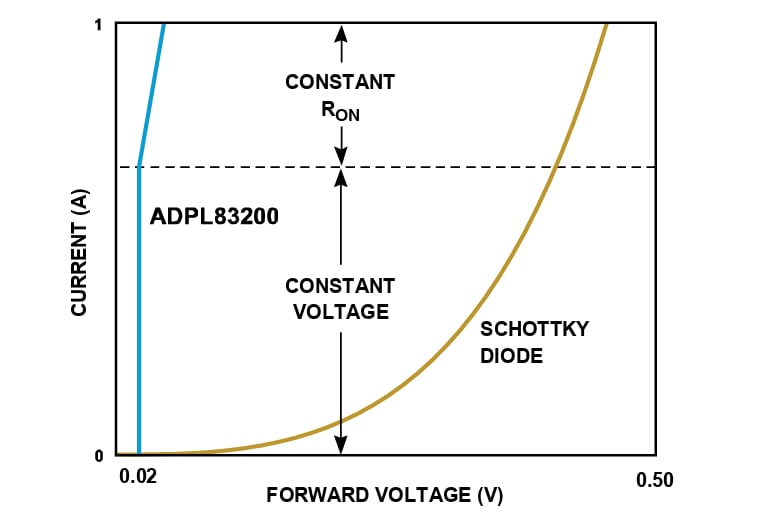

ADPL83200対ショットキーダイオード順方向電圧降下
ボード
Analog Devices Inc. EVAL-ADPL83200-IZ評価ボード
このボードは、ADPL83200IS6低損失PowerPath™コントローラを備えています。
