Analog Devices Inc. DC2464A-A & A-Bデモ・ボード（LTC3351充電器用）
Analog Devices Inc. DC2464A-AおよびA-Bデモ・ボードは、LTC3351を対象としており、ホット・スワップ対応スーパーコンデンサ充電器、バックアップ・コントローラ、システム・モニタを使用して設計されています。これらのデモ・ボードは、デュアル入力ホット・スワップFETを使用して接続した場合に突入電流を制御します。また、これらのFETは、入力電力損失または過電流障害時の入力供給の切断に役立ちます。
特徴
- ホット・スワップ対応スーパーコンデンサ充電器
- 予備コントローラ
- システムモニタ
- デュアル入力ホットスワップFET
- 出力最適ダイオード
仕様
- 入力供給範囲:
- DC2464A-Aで11V～18V
- DC2464A-Bで20V～30V
- 4Aホットスワップ入力電流制限
- 10V VCAPフロート電圧
- 最大充電電流:
- DC2464A-Aで5.33A
- DC2464A-Bで6.4A

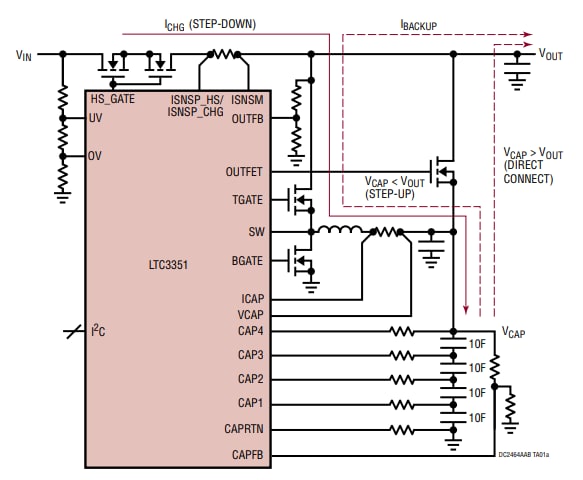

標準アプリケーション回路
ビデオ
その他の資料
関連製品
Analog Devices Inc. LTC335x大電流スーパーコンデンサ充電器
スーパーコンデンサを充電する、効率性の高い同期降圧型CC/CVバックアップ電源コントローラです。
公開: 2018-11-29
| 更新済み: 2023-03-02
