Analog Devices Inc. LT8337/LT8337-1 Silent Switcher®コンバータ
Analog Devices LT8337/LT8337-1昇圧Silent Switcher®コンバータは、低IQの同期昇圧DC/DCコンバータです。Silent Switcherアーキテクチャおよびオプションのスペクトラム拡散周波数変調（SSFM）が特徴で、高スイッチング周波数での高い効率性を発揮しながらEMI放出を最小限に抑えます。LT8337/LT8337-1は、入力/出力電圧範囲が広く、Burst Mode動作での低VINピン自己消費電流、PassThru動作での同期MOSFETのための100%デューティサイクル機能（Vin > VOUT）によって、バッテリ駆動システムおよび汎用昇圧アプリケーションに最適です。
Analog Devices LT8337/LT8337-1には、28V、5A電源スイッチが集積されており、300kHz～3MHzの間でプログラミングできる固定スイッチング周波数で動作し、外部クロックに同期できます。LT8337/LT8337-1は、出力ソフトスタートおよび出力過電圧ロックアウトが特徴です。LT8337-1を使用すると、高速過渡応答を目的としたVCピン経由の外部補償が可能になります。LT8337は、PGピンからの出力電源正常フラグに対応します。
Analog Devices Inc. LT8337 / LT8337 - 1 Silent Switcherは、省スペースLQFN - 16パッケージで販売されています。
特徴
- Silent Switcherアーキテクチャ
- 超低EMIエミッション
- オプションの拡散スペクトラム周波数変調
- 集積28V、5A電源スイッチ
- 小VINピン自己消費電流
- シャットダウン状態で0.3μA
- Burst Mode®動作で4μA（LT8337）
- PassThru™状態で15μA（LT8337）
- 2.7V～28Vワイド入力電圧範囲
- 最高26Vまでプログラミングできる出力電圧
- 同期MOSFETのための100%デューティサイクル機能
- 外部補償（高速過渡応答（LT8337-1））
- 電源正常モニター（LT8337）
- 300kHz～3MHzの間で調整と同期が可能
- 軽負荷でのパルススキッピングまたはBurst Mode動作
- 小型16リード（3mm × 3mm）LQFNパッケージ
アプリケーション
- バッテリ駆動システム
- 汎用昇圧
開発ツール
Analog Devices Inc. EVAL-LT8337-AZ/EVAL-LT8337-1-AZ評価ボード
LT8337またはLT8337-1同期昇圧Silent Switcher®のデモ用プラットフォームです。

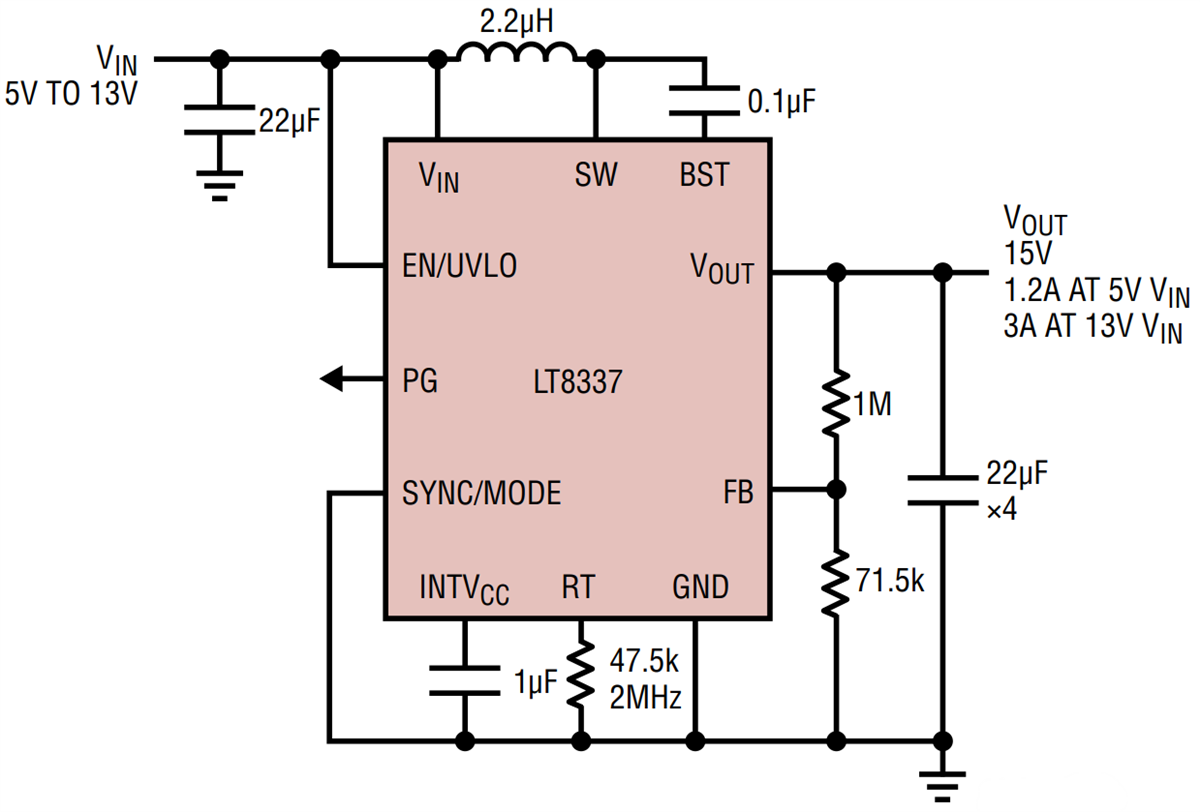

代表的なアプリケーション
