Analog Devices Inc. LT8698S/LT8698S-1 USB充電器
Analog Devices Inc. LT8698S/LT8698S-1 USB充電器は、コンパクトで高効率の同期モノシリック降圧スイッチング・レギュレータで、最高42Vまでの入力電圧から最大3Aで5V USB VBUSレールに電力を供給することを目的としています。車載配線ハーネスといった長いケーブルによってLT8698Sから分離されたUSBソケットであっても、プログラマブルケーブル落下補償によって正確な5V VBUS安定化が維持されます。
ADI LT8698S/LT8698S-1 USB充電器は、Silent Switcher技術によって実現されている超低EMI/EMCに対応しており、スペクトラム拡散変調を選択できます。LT8698S/LT8698S-1は、USB BC 1.2 CDP、DCP、SDP、ならびに一般的な独自のプロファイルをはじめとするさまざまなポータブルデバイス充電器プロファイルをサポートしています。集積VBUSリセット、およびVBUSレギュレータ無効機能は、USB OTG機能をサポートしています。
LT8698S/LT8698S-1 USB充電器・堅牢高速USB 2.0データラインスイッチは、最高20Vまでの短絡状態およびIEC61000-4-2 8kV接触放電と15kV空隙放電レベルから上流USBホストµControllerを保護します。VBUSモニタと障害保護機能が搭載されており、USBパワースイッチの必要性が排除されています。
LT8698Sには、VIN to PGNDの2つの並列10nFコンデンサが含まれており、EMI/EMC性能の向上を目的としています。LT8698S-1にはこれらのコンデンサがありません。
特徴
- 42Vまでの広いVIN範囲
- リモートUSBソケットへの正確な5V安定化を実現するプログラマブル・ケーブル降下補償
- 高速USB 2.0準拠のデータラインスイッチ
- 主要ベンダーの、およびUSB BC 1.2プロファイルをはじめとする選択可能な充電器プロファイル
- 超低EMIを実現するSilent Switcher®2技術と選択可能なスペクトラム拡散変調
- 堅牢なデータライン保護
- 20Vまでのショート状態に対する耐性
- IEC61000-4-2に準じたESD保護8kV接触放電および15kV空隙放電
- 利用可能なステータスピンと故障出力ピン
- 300kHz～3MHzの間でスイッチング周波数のプログラミングと同期が可能
- 強制連続またはパルススキッピング・モードを選択可
- 小型4mm x 6mm x 0.94mm LQFNパッケージ（VIN to GNDピンで0.75mm間隔）
- AEC-Q100認定（手続き中）
アプリケーション
- 車載USB
- 産業USB

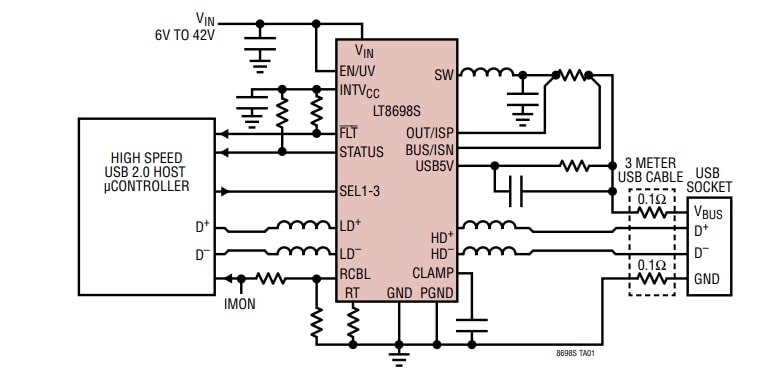

標準アプリケーション
関連のあるデモボード
Analog Devices Inc. LT8698SデモボードDC2688A-A/B
LT8698S/LT8698S-1 USB充電器の動作の評価に使用するように構成されています。
公開: 2020-12-11
| 更新済み: 2024-12-10
