Analog Devices Inc. LT9890 150A電流モニタ
Analog Devices LT9890 150A電流モニタは、最大負荷電流150Aに対応する内部電流センス素子を備えています。電流センス素子の工場出荷時の較正とゼロ温度係数アーキテクチャは、1.3%未満の総合未調整誤差（TUE）で開発されています。
ADI LT9890 150A電流モニタの入出力電流比は、26,600：1で、3MHz以上の応答帯域幅を備えていると同時に接地電圧変動に敏感であり、また高速で正確な接地リファレンス出力信号を供給します。最小限の電力損失は、150μΩの低電流経路抵抗および広いプリント基板（PCB）トレースに導通されるアスペクト比によって達成されます。
LT9890 150A電流モニタは、2.7V~65Vの入力電圧に対応しており、Intel Psys（プラットフォーム電力）アプリケーションとの互換性があります。
特徴
- 統合電流センス素子
- 電流範囲：150A
- 26,600：1の入出力電流比（5mA @ 133A）
- 最大±1.3%のTUE（ISENSE = 45A〜150A）
- 3.2MHzの小信号帯域幅（ISENSE = 150A）
- 電流経路抵抗：150μΩ
- 2.7V~65Vから給電
- Intel Psys対応
- 108端子、10mmx20mmx2.75mm、LGAパッケージでご用意あり
アプリケーション
- コンピュータとネットワークサーバー
- Intel中央処理装置（CPU）マザーボード
- ネットワークストレージ
- コミュニケーション装置
- 電気自動車
- Photovoltaics
その他のリソース

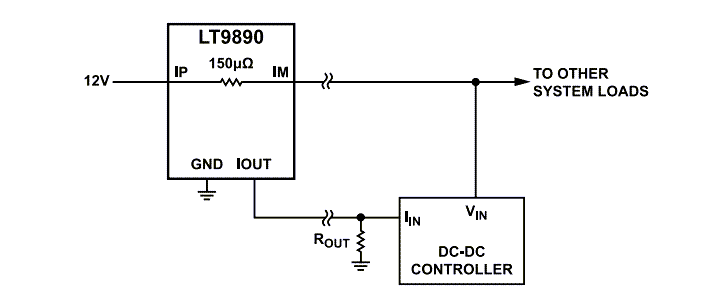

代表的なアプリケーション

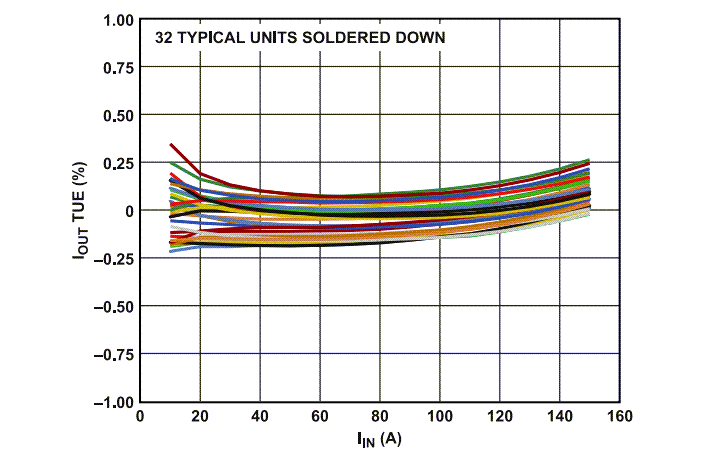

出力電流（IOUT）TUE対IIN

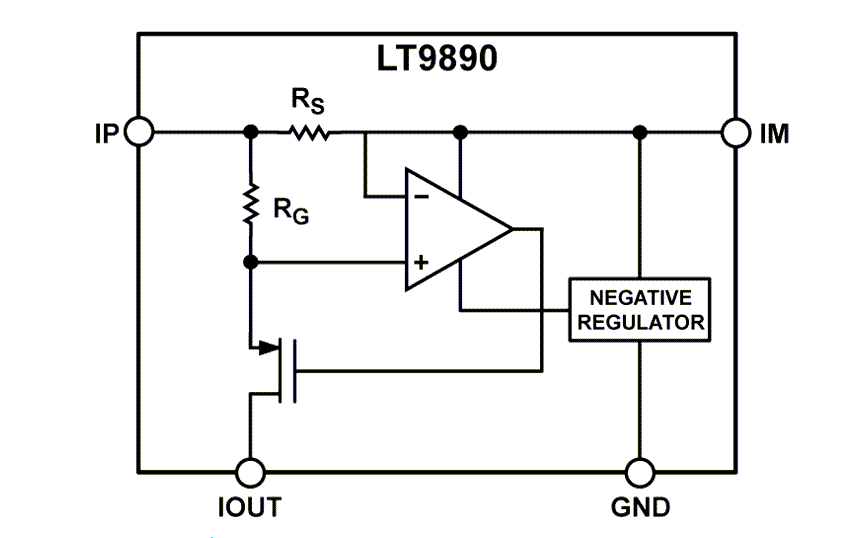

ブロック図
公開: 2023-11-08
| 更新済み: 2023-11-26
