Analog Devices Inc. LTC®3644 モノリシック降圧レギュレータ
Analog Devices Inc. LTC®3644 モノシリック降圧レギュレータは、クワッド1.25A出力を特徴とし、最大17Vの入力電源で動作が可能です。スイッチング周波数は内部で1MHzまたは2.25MHzに固定されています。このレギュレータの同期範囲は±50%です。このデバイスは、VIN およびVOUT の幅広い範囲にわたる超低静止電流と高効率を特徴としています。
特徴
- クワッド降圧出力：1チャンネルごとに1.25A
- 広いVIN 範囲：2.7V〜17V
- 広いVOUT 範囲：0.6V〜VIN
- 1.25A/2.5A/3.75A/5AのIOUT を1つのインダクタで設定可能
- 内蔵の300mΩ Pチャンネル/80mΩ NチャンネルMOSFETにより、最大93%の効率性を実現
- 全チャンネルイネーブル時の無負荷 Burst Mode動作のIQ ：< 10µA
- 固定周波数（1MHz/2.25MHz）での周波数同期範囲：±50%
- 出力電圧精度：±1%
- 優れたラインおよび負荷過渡応答を実現する電流モード動作
- フル・ドロップアウト動作（100%のデューティサイクル）
- 外部クロックによりプログラミング可能な位相シフト
- 5mm × 5mm × 1.72mm BGAパッケージ
アプリケーション
- バッテリ駆動システム
- ポイントオブロード電源
- ポータブル – ハンドヘルドスキャナおよびカメラ

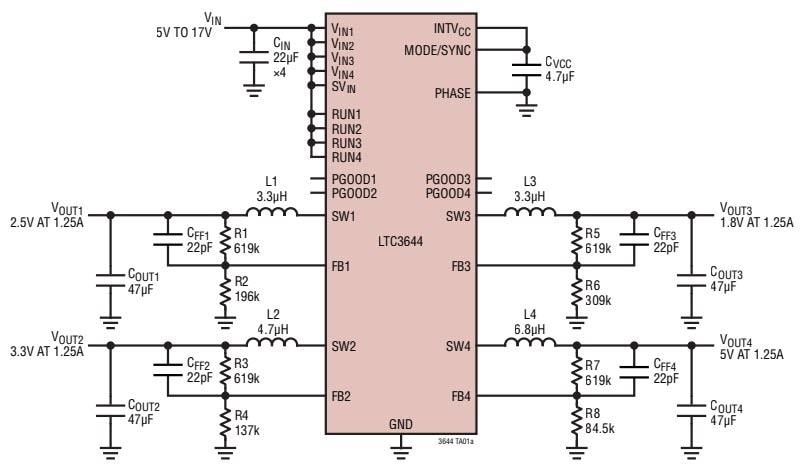

代表的なアプリケーション
公開: 2022-10-24
| 更新済み: 2022-11-08
