Analog Devices Inc. LTC7066150Vハーフブリッジドライバー
Analog Devices LTC7066 150Vハーフブリッジドライバは、最大140Vの電源電圧で2つのNチャンネルMOSFETをハーフブリッジ構成で駆動します。ハイサイドドライバとローサイドドライバの両方で、異なるグラウンド・リファレンスでMOSFETを駆動できるため、優れたノイズ耐性と過渡耐性を実現します。
Analog Devicesの0.8Ωのプルダウンと1.5ΩのプルアップのパワフルなMOSFETドライバ、LTC7066は、ゲート容量の大きい高電圧MOSFETの使用を可能にします。その他の機能には、UVLO、TTL/CMOS互換入力、調整可能なターンオン/オフ遅延、シュートスルー保護があります。
特徴
- 独自の対称浮動ゲートドライバ・アーキテクチャ
- 高ノイズ耐性により±10Vのグラウンド差に対応可能
- IC電源電圧VCC に依存しない140V最高入力電圧
- 動作電圧: 5V ～ 14V VCC
- ゲートドライバ電圧：4V～14V
- 0.8Ωプルダウン、1.5Ωプルアップ（高速ターンON/OFF用）
- 適応型シュートスルー保護
- 調整可能デッドタイム
- TTL/CMOS互換入力
- VCC UVLO/OVLOおよび浮動供給UVLO
- デュアルNチャンネルMOSFETを駆動
- オープンドレイン障害インジケータ(VCC UVLO/OVLO、ゲートドライバUVLO、サーマルシャットダウン）
- 熱強化型12ピンMSOPで提供
- 車載アプリケーションを対象としたAEC-Q100認定を取得済
アプリケーション
- 車載および工業用電源システム
- テレコミュニケーション・パワーシステム
- フルブリッジおよびハーフブリッジコンバータ
関連ボード
Analog Devices Inc. EVAL-LTC7066-AZ評価ボード
2つのNチャンネルMOSFETと複数の未実装PCBパッドが搭載されています。

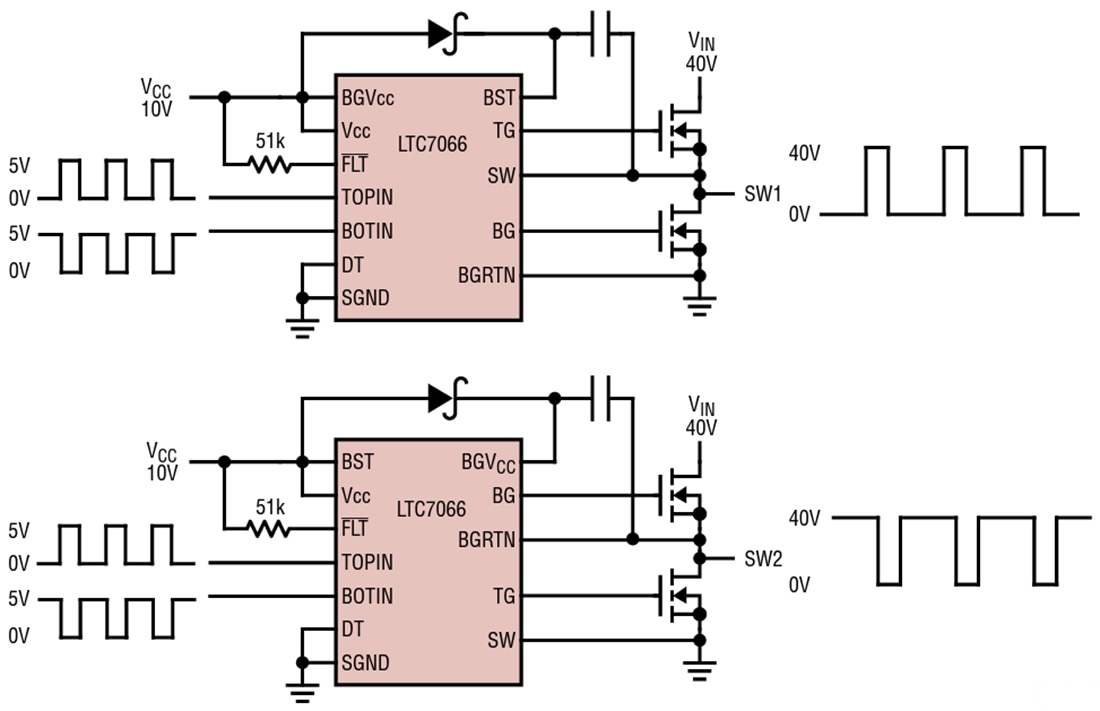

代表的なアプリケーション
公開: 2023-05-16
| 更新済み: 2025-01-02
