Analog Devices Inc. MAX77505 16A 低IQ降圧コンバータ
Analog Devices Analog Devices MAX77505 16A 低IQ降圧コンバータは、低自己消費電流（800nA 代表値）、高効率のヒステリシス降圧コンバータで、2.5V～16Vの入力電圧範囲で動作します。このデバイスは、全負荷範囲にわたって高い効率を提供します。そのため、資産追跡やドアロックデバイスといった短い作業時間での長いスタンバイ/アイドリング時間を必要とする、一次バッテリまたは4つのアルカリ電池駆動アプリケーションに最適です。
抵抗（RSEL）は、0.8V～5.5Vの30種類のプリセット出力電圧から1つを選択します。このデバイスは、入力低電圧ロックアウト、サイクルごとのスイッチ電流制限、サーマルシャットダウンを備え、システムとデバイス自体を保護します。Analog Devices MAX77505は、10ピン FC2QFNパッケージ（2.0mm x 2.0mm x 0.55mm）で提供されます。
特徴
- 入力電圧2.5V～16V
- 0.8V～5.5V出力電圧
- 長いバッテリ寿命
- シャットダウン電流：70nA
- 超低自己消費電流（IQ）：800nA
- 効率性：86%（7.6VIN 、3.3VOUT 、100μA負荷時）
- ピーク効率性：95%（7.6VIN 、 3.3VOUT 時）
- POKB出力（オープンドレイン）
- 出力電圧選択用のSELピン
- 保護機能
- サイクル毎のインダクタ・ピーク電流制限
- 短絡、低電圧ロックアウト（UVLO）、熱保護
- FC2QFN-10パッケージ（2.0mm x 2.0mm x 0.55mm）
アプリケーション
- 2〜3セルのLi+バッテリアプリケーション
- 4セルアルカリ電池アプリケーション
- IoT、ウェアラブルデバイス
- スマートメーター、ドアロック、資産追跡など

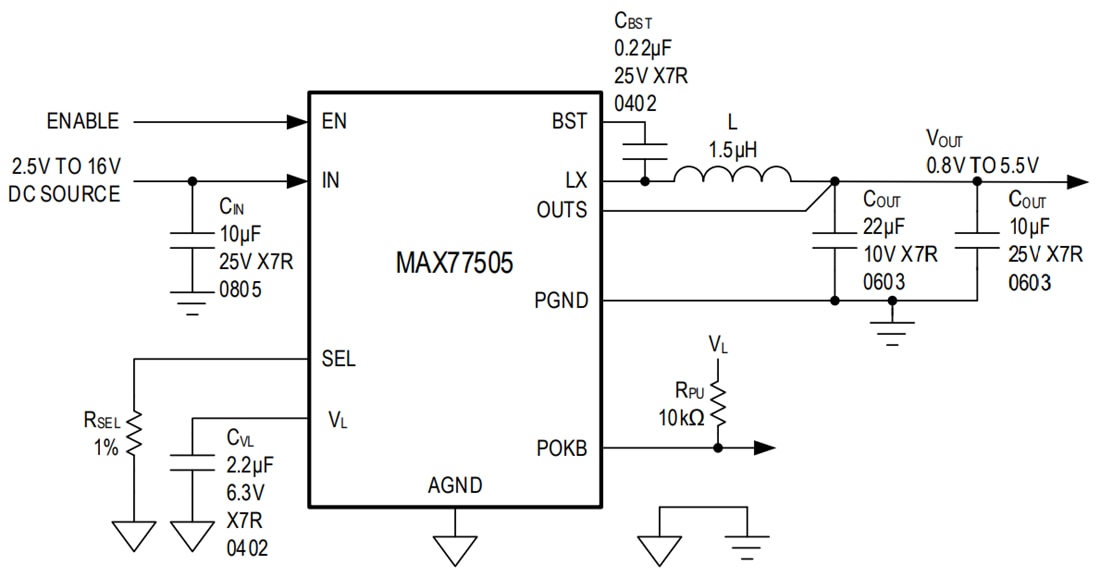

アプリケーション概略図
公開: 2024-07-25
| 更新済み: 2025-03-25
