Analog Devices / Maxim Integrated TMC5240xステッパモータコントローラとドライバIC
Analog Devices / Maxim Integrated TMC5240xステッパモータコントローラとドライバICは、シリアル通信インターフェイス（SPI、UART）および豊富な診断機能を備えています。これらのスマートな高性能ICは、柔軟性が高くジャーク最適化されたランプジェネレータとステッピングモータドライバの組み合わせです。このモータドライバは、内蔵のインデクサと2つの完全統合型36V、3A（最大）Hブリッジに加えて非散逸性の集積電流センシング（IC）で構築された256マイクロステップをベースにしています。
TMC5240xコントローラは、電圧範囲4.5VDC〜36VDCを備え、ショート保護/OCP、サーマルシャットダウン、不足電圧ロックアウトといった豊富な診断保護が特徴です。これらのモータ・コントローラモニタとプログラマドライバICは、温度ドライバの測定、モータ温度の予測、1つの外付けセンサ入力 アナログを測定する機能を実現しています。TMC5240x ICは、小型のTQFN32 5mm x 5mmパッケージ、および露出パッド付きで熱性能が最適化されるTSSOP38 9.7mm x 4.4mmパッケージを採用しています。代表的なアプリケーションには、繊維（テキスタイル）、ミシン、編み機、研究室、ファクトリーオートメーション、3Dプリンタ、IDプリンタ/カードプリンタ、ATM、現金処理機、紙幣識別機、現金自動預け払い機があります。
特徴
- 電圧範囲：4.5VDC〜36VDC
- 230mΩ（標準）（TA =25°C）低Rdson（HS + LS）
- Hブリッジあたりの電流定格（標準25°C）:
- IMAX = 5.0A（ブリッジピーク電流）
- IRMS = 2.1ARMS（3A正弦波ピーク）
- 完全に統合された無損失電流センシング（IC）
- ジャークを最小限に抑えるEightPointモーションコントローラ
- SPIおよび単線UART
- エンコーダインターフェイスと2つのリファレンススイッチ入力
- フルステップあたり256マイクロステップの高解像度
- モーターに柔軟に適合するウェーブテーブルと位相シフト
- StealthChop2サイレント・モータ動作
- SpreadCycle高ダイナミックモータ制御チョッパ
- StealthChop2とSpreadCycleのジャークフリーの組み合わせ
- StallGuard2およびStallGuard4センサレス モータ負荷検出
- 最大75%のエネルギー削減を実現するCoolStep電流制御
- パッシブブレーキとフリーホイールモード
- モータ相温度推定
- チップ温度測定
- 汎用アナログ入力
- 完全保護と診断
- 過電圧保護出力
- コンパクトな5mmx5mm TQFN32パッケージまたは9.7mmx4.4mmTSSOP38
アプリケーション
- テキスタイル、ミシン、編み機
- ラボおよびファクトリオートメーション
- 3DプリンタとIDプリンタ/カードプリンタ
- リキッドハンドリングと医療アプリケーション
- オフィスオートメーションとペーパーハンドリング
- POSとマッサージチェア
- ATM、キャッシュリサイクラー、紙幣鑑別機、現金自動預払機
- CCTVとセキュリティ
- ポンプとバルブの制御
- ヘリオスタットとアンテナの配置

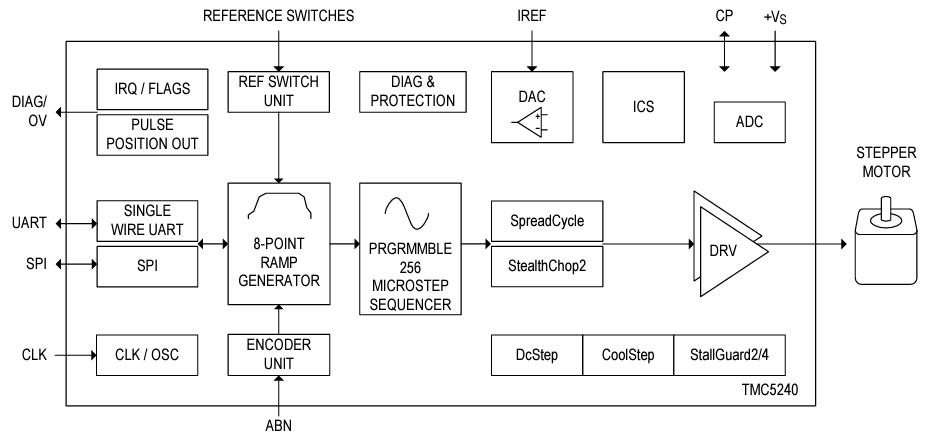

ブロック図
ビデオ
関連製品
Analog Devices / Maxim Integrated TMC2240-BOB および TMC5240-BOBブレイクアウト・ボード
4.5V ~ 36Vの電源電圧で動作し、TMC2240およびTMC5240を実証するように設計されています。
Analog Devices / Maxim Integrated TMC5240評価キット
評価ボードシステムと組み合わせて、またはスタンドアロンボードとしてTMC5240を評価します。
