Asahi Kasei Microdevices AKD5818AiM-EZ-V高速プロトタイピングキット
旭化成マイクロデバイス（Asahi Kasei Microdevices)AKD5818AiM-EZ-V高速プロトタイピングキットは、AK5818AIMミリ波レーダー信号処理ICの性能を評価するように設計されています。このキットには、デュアルコアRISC-V® プロセッサおよびESP32-C6-MINI-1 Wi-Fi® 6/Bluetooth® 5 (LE)接続モジュールが搭載されたESP32-P4 SoCが統合されています。AKD5818AiM-EZ-Vキットには、RJ45コネクタおよびUSB Type-Cコネクタが搭載された100BASE-TXイーサネット接続が備わっており、ESP32-P4との電源と通信を目的としています。このキットは、KTD2052B I2C LEDドライバを介した視覚的フィードバック用のRGB LED 4個、および組み込み使用とデバッグ用のJST SHコネクタを搭載しています。JST SH 10ピン拡張コネクタは、5V電源入力、UART、I2Cインターフェイス、ESP32-P4をダウンロードモードにするために必要なピンを提供します。
特徴
- AK5818AIMミリ波レーダーRFIC +アンテナモジュール
- 400MHz、および32MB RAMでデュアルコアRISC-V® プロセッサが搭載されたEspressif ESP32-P4 SoC
- Espressif ESP32-C6-MINI-1 Wi-Fi® 6 (2.4GHz)/ Bluetooth® 5 (LE) 接続モジュール
- 100BASE-TXコネクタとのRJ45イーサネット接続
- ESP32-P4との電源および通信用のUSB Type-Cコネクタ
- Kinetic Technologies KTD2052B I2C LEDドライバを介した視覚的なフィードバック用RGB LED 4点
- JST SHコネクタ（組み込み使用とデバッグ用）
- 寸法
- 29.5mm x 51mm (UART/I2Cのみ必要な場合)
- 29.5mm x 72mm (Wi-Fi®/BLE、またはUSB-C搭載）
- 29.5mm x 108mm (イーサネット搭載）

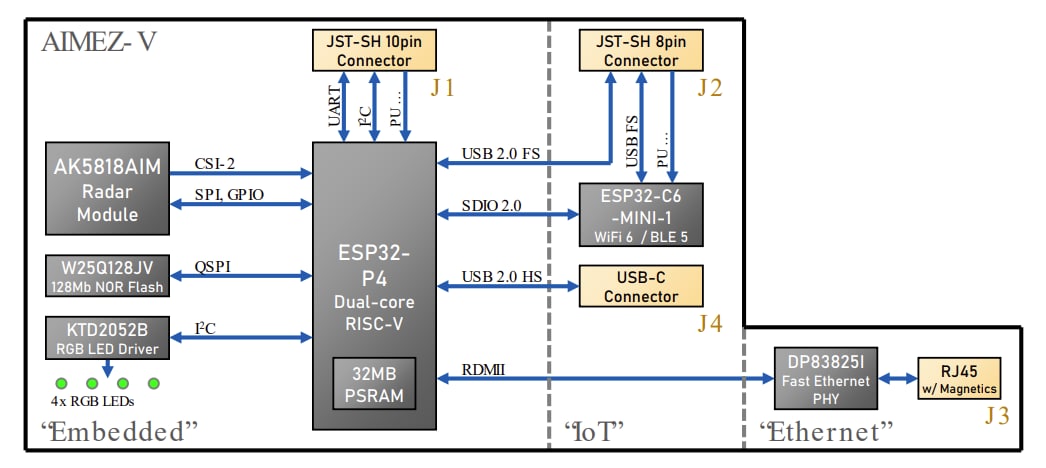

ブロック図

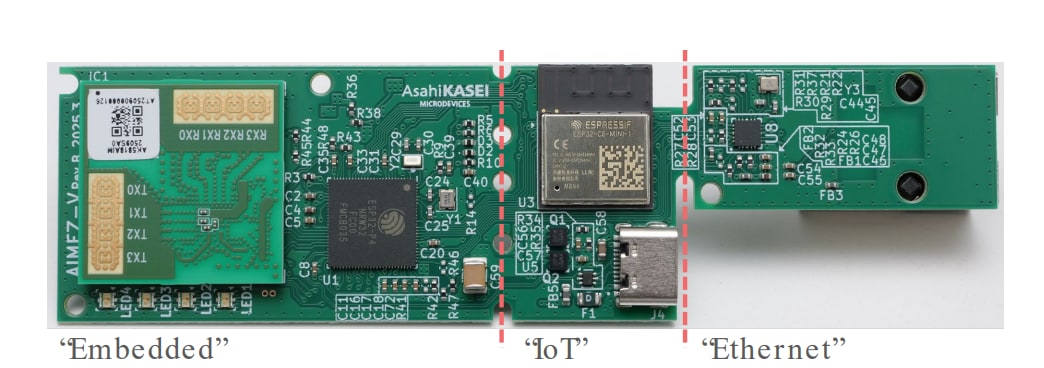

概要画像
