Signal Transformer / Bel A41 All-4-One™インターナショナル変圧器

Signal Transformer/Bel A41 All-4-One™インターナショナル変圧器は、国際安全規格への準拠に必要な高絶縁、沿面距離、クリアランスを実現するように設計されています。Signal Transformer/Bel A41変圧器は、25VA～175VA電力および400VRMS ハイポット絶縁耐力が特徴です。このシリーズには、はんだラグまたはクイック接続端子のタイプがあり、シリアルまたはパラレルデュアルセカンダリが備わっています。

特徴

  • 国際規格に適合
  • UL94V-0の難燃性等級
  • 絶縁等級F、+155°C
  • UL、CSA、VDE代理店認証済
  • 簡単に修正
  • 認証
    • UL 1446 UL File #E66312
    • UL 506/UL 5082-2、File #E63829
    • C22.2 No 66.1, File #221070を対象としたCSA認証済
    • VDE 0805/EN 60950, File #1448を対象としたVDE認証済

仕様

  • 25VA～175VAの電力
  • 4,000Vrms ハイポット絶縁耐力
  • シリアルまたはパラレルデュアルセカンダリ
  • 漏れ電流はUL 60601-1に適合
  • はんだラグまたはクイック接続端子
  • IEC/DIN準拠のクイック接続とスナップオン保護カバーで利用可能

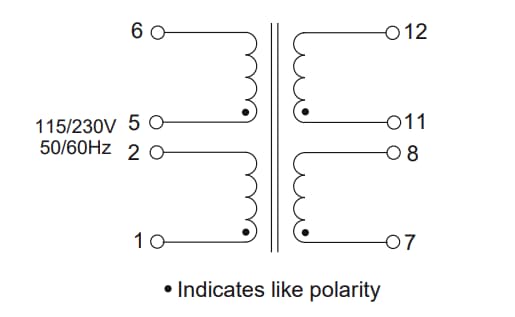

電気回路図

回路図 - Signal Transformer / Bel A41 All-4-One™インターナショナル変圧器
