Bourns 1140シリーズ大電流チョーク
Bourns 1140シリーズ高電流チョークは、非常に高い電流容量と低直流抵抗（DCR）が特徴です。これらのチョークは、端子と収縮チューブカバー間で2500Vrms、端子とコア間で1000Vrmsの耐電圧を提供します。1140個の大電流チョークは、固定リード間隔が備わった自己リードで、機械的実装のための中央穴が統合されています。これらのチョークは、-55°C ～ 105°Cの温度範囲で動作します。
特徴
- 非常に高い電流容量
- 低直流抵抗（DCR）
- エポキシコーティングフェライトボビンコア
- 巻線を覆うVW-1定格収縮チューブ
- 自己リード
- 固定リード間隔
- 機械実装用のセンター穴
- 誘電体耐電圧：
- 端子と収縮チューブカバーの間：2500Vrms
- 端子とコアの間：1000Vrms
- 動作温度範囲: -55°C～105°C
- AEC-Q200適合
- RoHS準拠

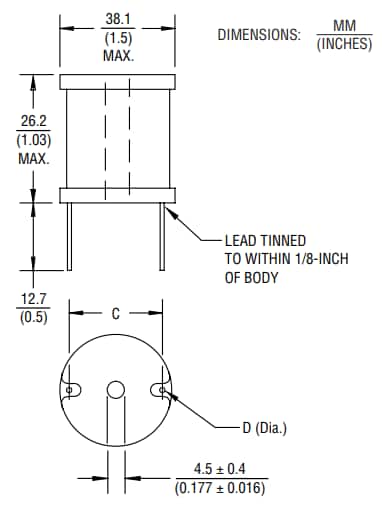

機械図面
View Results ( 49 ) Page
| 部品番号 | インダクタンス | リード間隔 | 最大 DC 電流 | 最大 DC 抵抗 |
|---|---|---|---|---|
| 1140-561K-RC | 560 uH | 1.15 in | 7.2 A | 125 mOhms |
| 1140-150K-RC | 15 uH | 1.15 in | 27 A | 6 mOhms |
| 1140-151K-RC | 150 uH | 1.15 in | 11.4 A | 40 mOhms |
| 1140-220K-RC | 22 uH | 1.15 in | 21 A | 9 mOhms |
| 1140-680K-RC | 68 uH | 1.15 in | 14.4 A | 21 mOhms |
| 1140-820K-RC | 82 uH | 1.15 in | 14.4 A | 23 mOhms |
| 1140-471K-RC | 470 uH | 1.15 in | 7.2 A | 114 mOhms |
| 1140-390K-RC | 39 uH | 1.15 in | 21 A | 12 mOhms |
| 1140-100K-RC | 10 uH | 1.15 in | 27 A | 5 mOhms |
| 1140-101K-RC | 100 uH | 1.15 in | 14.4 A | 25 mOhms |
