CUI Inc TJ-100カプセル化AC/DC電源
CUI IncTJ-100カプセル封止型 AC/DC電源は100Wの連続出力電力が備わっていて、コンパクトな17mm基板実装型パッケージに収まっています。完全にカプセル化されており、ユニバーサル入力電圧範囲は90VAC～264VACです。TJ-100シリーズは、拡張ピーク定格電力を提供し、動作温度範囲は-40°C～+85°Cです。CUI Inc TJ-100カプセル化AC/DC電源は、計装、テレコム、産業制御をはじめとするさまざまなアプリケーションに最適です。
特徴
- ユニバーサル入力電力範囲
- 拡張ピーク電力定格
- オプションのヒートシンクまたはベースプレート冷却
- 17mm低背PCBスルーホールパッケージ
- 取得認証 UL/EN/IEC 62368-1
- CISPR32/EN55032 Class B
- 保護
- SCP
- OVP（出力）
- OCP
- OTP
- UVP（入力）
アプリケーション
- 計測機器
- 電気通信
- 電源
- 産業用制御装置
仕様
- 出力電圧範囲：12VDC to 48VDC
- 入力電圧範囲：90VAC to 264VAC
- 最大出力電流範囲：8.4A～2.1A
- 最大入力電流定格：1.5A
- 最高出力電力定格：100W
- 最大無負荷電力消費：0.5W
- 容量負荷範囲: 2,100μF～8,400μF
- スイッチング周波数110kHz
- リップルおよびノイズ：120mVp-p～300mVp-p
- 公称効率：94%
- 動作温度範囲：-40°C～+85°C
- 保管温度範囲: -40°C～+100°C

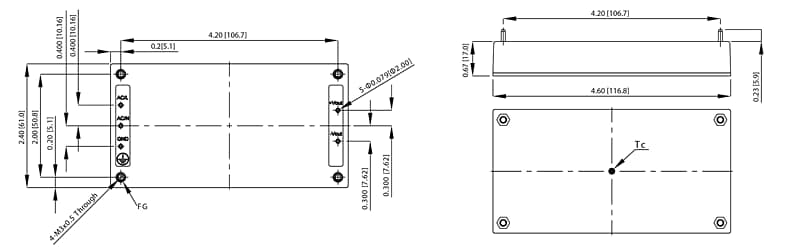

機械製図 (mm)
