Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチ

Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチは、高電圧・高感度スイッチICで、近接、位置、レベル・センシング用に設計されています。これらのホール効果スイッチは、3V～28Vの供給電圧範囲で動作するように最適化されています。AH35xxスイッチには、チョッパ安定化アーキテクチャと内部バンドギャップ・レギュレータが組み込まれており、動作範囲全体で信頼性の高いソリューションを実現しています。これらのホール効果スイッチには、電源のツェナー・クランプと出力の過電流制限とツェナー・クランプが搭載された逆阻止ダイオードが採用されています。AH35xxスイッチは、十分な強度の南極または北極で切り替えることができる出力を実現しています。一般的なアプリケーションには、位置および近接センシング、開閉検出、位置検出、レベル検出、流量計、非接触スイッチがあります。

特徴

  • オムニポーラ動作
  • 動作電圧範囲: 3V～28V
  • チョッパー安定性設計によって実現すること:
    • 優れた温度安定性
    • 最小限のスイッチ・ポイント・ドリフト
    • ストレスに対して強化された耐性
  • 優れた無線周波数（RF）ノイズ耐性
  • 電源および出力ピンのツェナー・クランプ
  • 逆ブロッキング・ダイオード
  • 動作温度範囲: -40°C～125°C
  • 業界標準SOT23およびSIP-3（弾薬輸送パック）、SIP-3（バルク・パック）パッケージ
  • 鉛フリー、RoHS準拠
  • ハロゲン、アンチモン・フリー

アプリケーション

  • 位置、近接、レベル・センシング:
    • コンシューマ・ホーム・アプリケーション、ビル・オートメーション、オフィス機器、産業アプリケーション
  • 開と閉の検出
  • 位置検出
  • レベル検出
  • 流量計
  • 非接触スイッチ

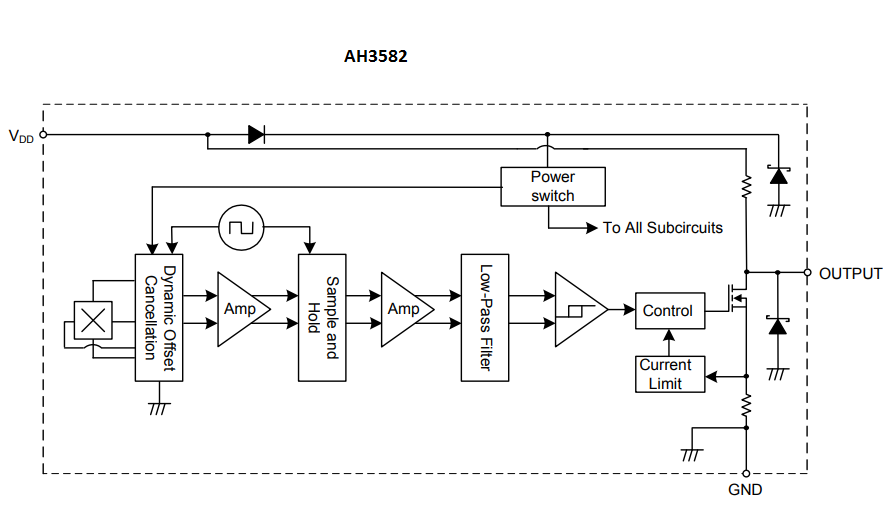

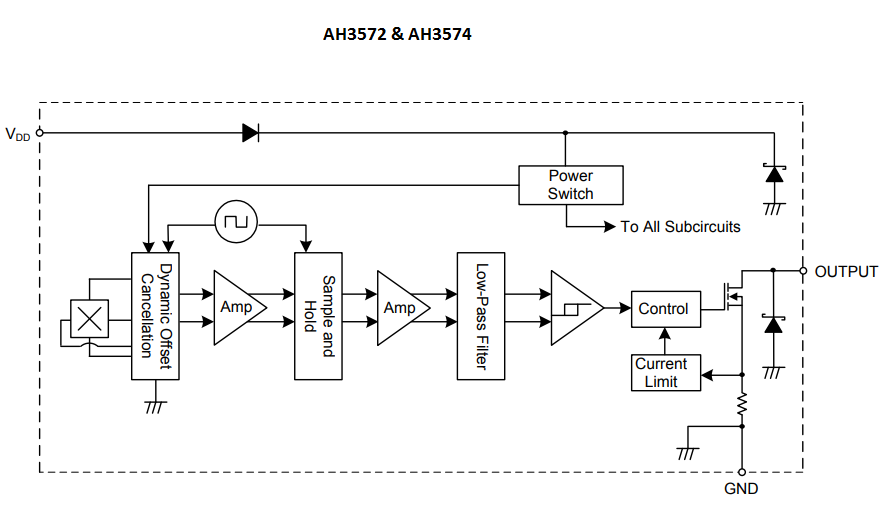

AH35xxスイッチの機能ブロック図

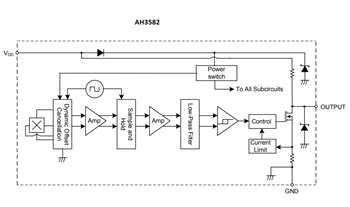

ブロック図 - Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチ

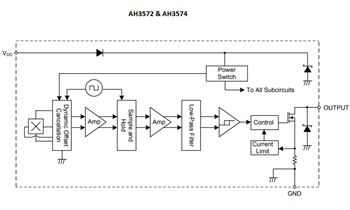

ブロック図 - Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチ

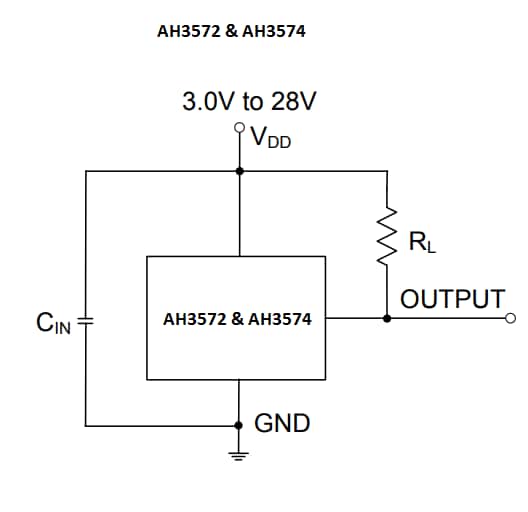

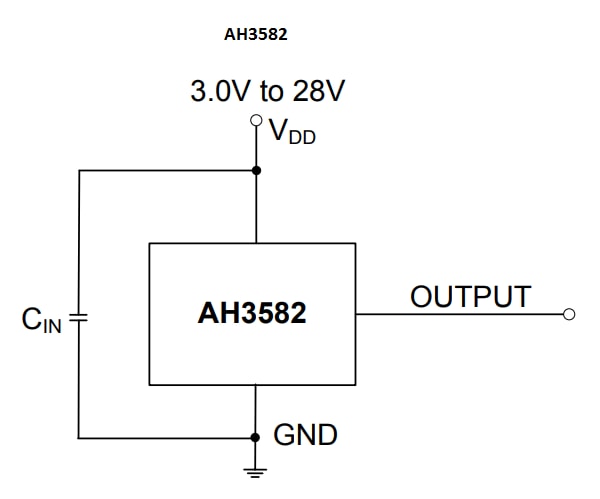

AH35xxスイッチのアプリケーション回路図

アプリケーション回路図 - Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチ
アプリケーション回路図 - Diodes Incorporated AH35xxホール効果オムニポーラ・スイッチ

関連製品

Diodes Incorporated AH356xQ車載用ホール効果スイッチ

AECQ-100の認定を受けている高電圧、高感度、オムニポーラです。

Learn MoreDiodes Incorporated AH356xQ車載用ホール効果スイッチ について View ProductsDiodes Incorporated AH356xQ車載用ホール効果スイッチ に関連
View Results ( 9 ) Page
部品番号 データシート シリーズ 作用点 (最小/最大) 解放点 (最大/最小) (Brp) 取り付け様式 パッケージ/ケース
AH3582-SA-7 AH3582-SA-7 データシート AH3582 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G SMD/SMT SOT-23-3
AH3572-SA-7 AH3572-SA-7 データシート AH3572 8 G to 30 G, - 30 G to - 8 G 2 G to 25 G, - 25 G to - 2 G SMD/SMT SOT-23-3
AH3574-SA-7 AH3574-SA-7 データシート AH3574 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G SMD/SMT SOT-23-3
AH3572-P-B AH3572-P-B データシート AH3572 8 G to 30 G, - 30 G to - 8 G 2 G to 25 G, - 25 G to - 2 G Through Hole SIP-3
AH3574-P-A AH3574-P-A データシート AH3574 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G Through Hole SIP-3
AH3574-P-B AH3574-P-B データシート AH3574 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G Through Hole SIP-3
AH3582-P-B AH3582-P-B データシート AH3582 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G Through Hole SIP-3
AH3572-P-A AH3572-P-A データシート AH3572 8 G to 30 G, - 30 G to - 8 G 2 G to 25 G, - 25 G to - 2 G Through Hole SIP-3
AH3582-P-A AH3582-P-A データシート AH3582 20 G to 60 G, - 60 G to - 20 G 10 G to 45 G, - 45 G to - 10 G Through Hole SIP-3
