Diodes Incorporated 74AUP1T34xシングルビットデュアル変換バッファ
Diodes Incorporated 74AUP1T34xシングルビットデュアル変換バッファは、シングルビットかつデュアルサプライで、異なる電圧ドメインを介して単一の論理ビットを送信する非反転バッファ変換器です。74AUP1T34xはAからYへの単方向変換器です。入力ピンAは0.9V〜3.6Vで動作し、入力スイッチングしきい値はVCCA に関連しています。出力ピンYは、VCCB を追跡するHIGHレベルの出力電圧を持ち、0.9V〜3.6Vで動作します。この構成により、0.9V〜3.6Vの任意の電圧間での普遍的な低電圧変換が可能になります。
ダイオードの74AUP1T34xの三状態機能は、VCCA電源がゼロの場合に発生します。IOFF機能により、出力を高インピーダンス状態に保持し、有害な逆流電流を防ぎ、最大3.6Vまでの電源ダウン時の電気的な絶縁を提供します。もしVCCBが接地されている場合、ピンAの入力回路は無効になり、0V〜3.6Vの間のどんな電圧が印加されても入力電流は流れません。
74AUP1T34は、X2-DFN1410-6、SOT353、およびX2-DFN1010-6パッケージで提供されており、動作温度範囲は-40°C〜+125°C指定されています。広い温度範囲と高いESD公差により、74AUP1T34xは過酷なアプリケーションでの使用に適しています。
特徴
- 広い電源電圧範囲：
- VCC（A）0.9V〜3.6V
- VCC（B）0.9V〜3.6V
- 出力ドライブ：±6mA（3V時）
- 低静的消費電力：ICC = 5μA（最大）
- 高ノイズ耐性（標準100mVヒステリシス）
- IOFF は、パーシャル電源ダウンモードをサポート
- 0VでのVCCB によって制御されるIOFF
- VCCA が接地されている場合入力絶縁；浮動時も入力電流なし
- JESD22を上回るESD保護能力
- 5000Vを超える人体モデル（A114）
- 1000Vを超える充電デバイスモデル（C101）
- ラッチアップは、JESD 78、クラスIIに準拠した100mA超
- リードフリー、RoHS完全準拠
- ハロゲンおよびアンチモンフリー、「グリーン」デバイス
アプリケーション
- 異なる電圧で動作する論理タイプを接続する電圧レベルの変換
- パワーダウン信号絶縁
- VCCA = GND時、出力3ステート
- VCCB = GND時、入力が無効になっており、浮動のままにできる場合
- 以下の広範なラインナップ：
- 携帯電話、タブレット、電子書籍リーダー、個人用電子機器
- PC、ノートブック、ネットブック、ウルトラブック
- ネットワーキング、ルーター、ゲートウェイ
- 電気通信
- 産業用デバイス

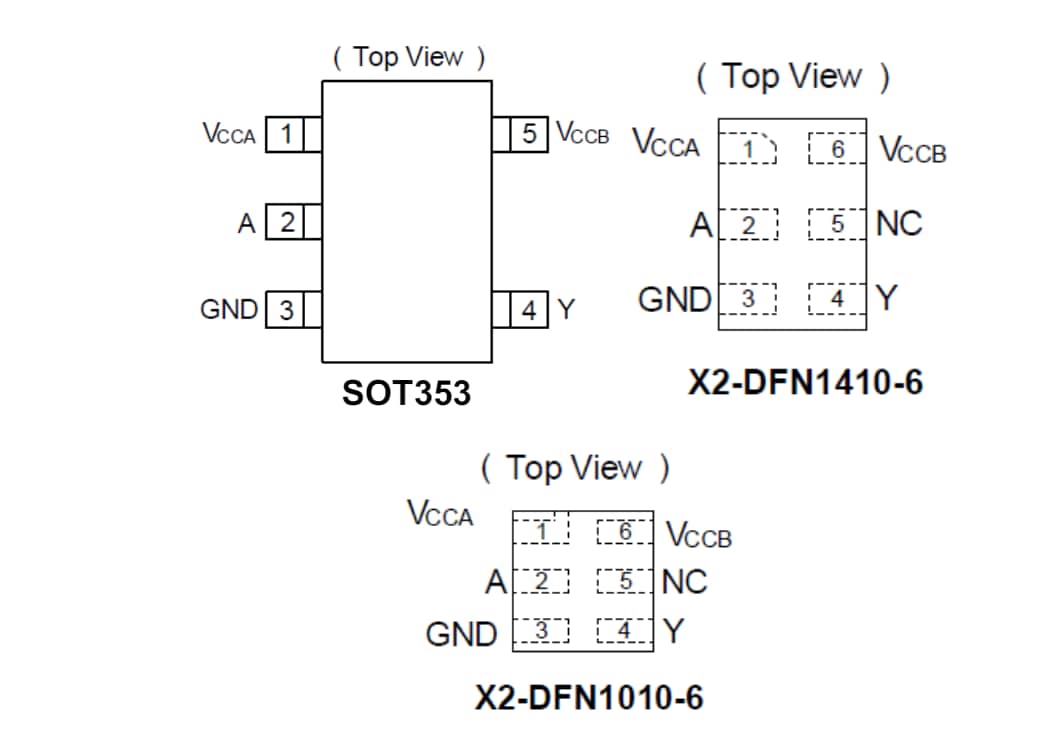

ピン割当
公開: 2024-06-25
| 更新済み: 2024-07-22
