Diodes Incorporated AP22654/AP22655高精度、調整式電源スイッチ
Diodes Incorporated AP22654/AP22655 高精度、調整式電流制限電源スイッチは、高精度の電流制限アプリケーション向けに最適化されています。デバイスは、重負荷/ショート時に最大3.1Aの連続負荷電流を供給します。AP22654/AP22655には、外付け抵抗器から400mA～3500mA（標準値）にピンに固定された電流制限閾値があります。
特徴
- 最大3100mAまでの最大負荷電流
- 400mA～3500mAの間で電流制限の正確な調整が可能
- ±12%の精度で調整できる電流制限、1.0A（RLIM = 6.8kΩ）
- 過電流時の定電流定電流過電流
- 5µs（標準値）の高速短絡応答時間
- シャットダウン時の逆電流阻止、イネーブル時の逆電流制限
- 動作範囲 3.0V～5.5V
- 内蔵ソフトスタート1.0msの標準立ち上がり時間
- 過電流、出力過電流/電圧、熱保護
- ブランキング時間の障害レポート（FAULT）
- ESD保護 2kV HBM、500V CDM
- アクティブ低 (AP22654) またはアクティブ高 (AP22655) 機能に対応
- 「グリーン」モールド化合物（No Br、Sb）のTSOT26 (タイプ A1) パッケージを利用可能
- 15kV ESD保護 IEC 61000-4-2（外付け 容量）対応
- UL認定済、申請番号E322375, Vol. 1
- IEC62368-1 CBスキーム認証
- リードフリー、RoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
アプリケーション
- セットトップボックス
- LCD TVとモニタ
- レジデンシャル・ゲートウェイ
- ラップトップ、デスクトップ、サーバ
- 電子書籍リーダ、プリンタ、ドッキングステーション、HUB

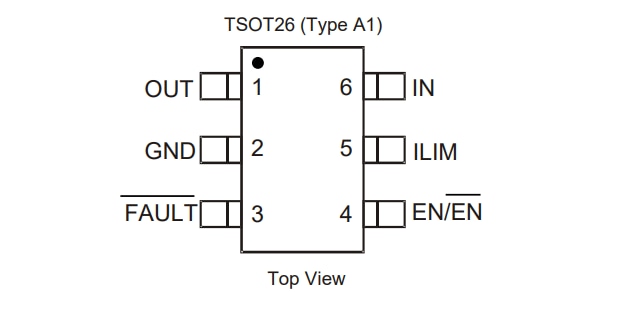

ピン割当

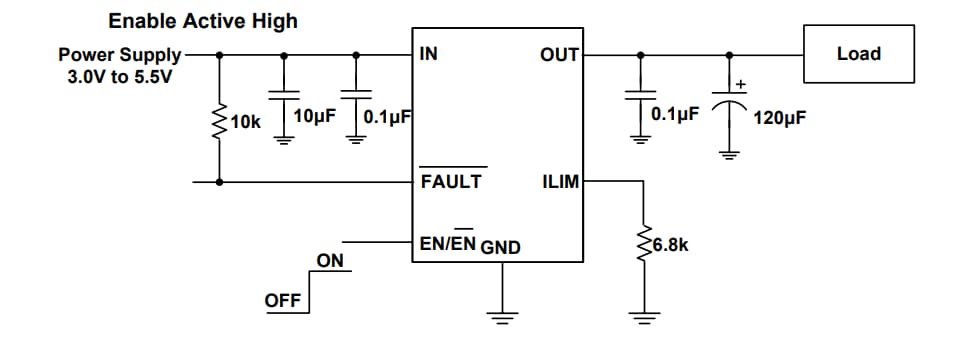

代表的なアプリケーション回路
機能ブロック図
公開: 2023-03-28
| 更新済み: 2023-04-18
