電力が最初に適用されると、スマートプルダウンによって、システムのシーケンシングが完了するまでONピンが浮動を防止します。いったんピンが意図的に高くなると(> VIH)、スマートプルダウンは不要な電力損失を防止するために切断されます。自己保護AP22919Qは、デバイスの出力での短絡事象からガードします。また、このデバイスには、過熱による損傷を防止するサーマルシャットダウン保護もあります。
Diodes Inc AP22919Qは、スタンダードのSOT363パッケージに格納されています。
特徴
- デバイス温度グレード1に準拠したAEC-Q100認定 (-40°C ~+125°C周囲動作温度範囲)
- 入力電圧範囲1.6V~5.5V
- 1.5A最大連続電流
- 低RON
- VIN = 5Vで標準90mΩ
- VIN = 3.6Vで標準110mΩ
- VIN = 1.8Vで標準180mΩ
- 3A標準出力ショート保護
- 突入電流を制限するための低速ターンONタイミング
- 5Vターンオン(tON)2.3ms、2.6mV/µs
- 3.6Vターンオン(tON)2.0ms、2.4mV/µs
- 1.8V ターンオン (tON) 1.4ms、2.2mV/µs
- 標準7µAの低自己消費電流
- 標準45nAの低シャットダウン電流
- 調整可能なクイック出力放電(QOD)および内部QOD抵抗=標準10Ω
- スマートONピン・プルダウン:
- ON = VIH 最大100nAのION
- RPD のVIL タイプ530kΩ以下
- アクティブ高動作
- 熱シャットダウン
- 小型フォームファクタパッケージSOT363 (標準)
- 完全無鉛でRoHSに完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
アプリケーション
- インフォテインメントとクラスタヘッドユニット
- 車載用クラスタディスプレイ
- ADASサラウンドビューシステムECU
- ボディ制御モジュールとゲートウェイ

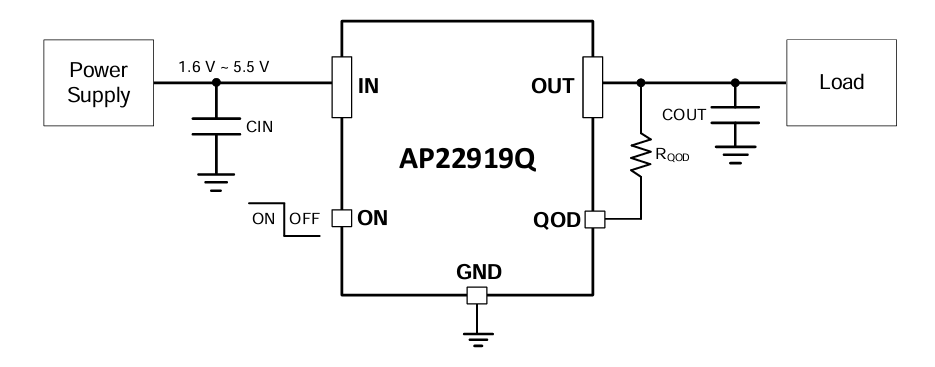

代表的なアプリケーション回路

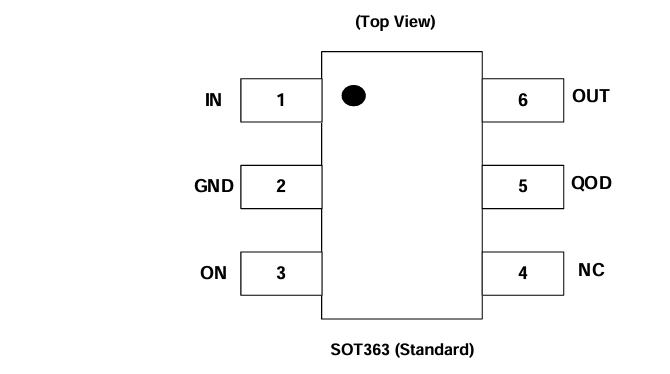

ピン割当

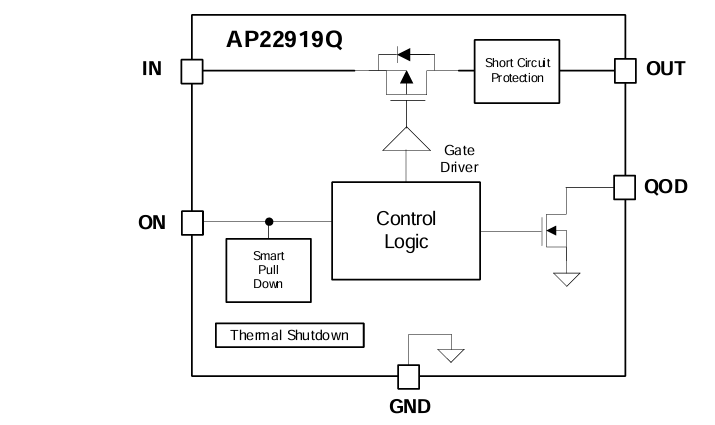

機能ブロック図
