Diodes Incorporated AP7583Q/AQ超低ドロップアウトレギュレータ
Diodes Incorporated AP7583Q/AQ超低ドロップアウト（ULDO）レギュレータは、3.3Vおよび5V固定出力電圧が備わった300mAレギュレータで、調整可能なバージョンがあります。ULDOは、広い入力電圧範囲、高精度、超低自己消費電流、低ドロップアウト電圧が特徴です。AP7583Q/AQ ULDOレギュレータは、優れたライン/負荷安定化、熱シャットダウン機能、短絡保護機能も特徴としています。これらのレギュレータには、電圧リファレンス、出力電圧の設定を目的としたレジスタ・ネットワーク、電圧リファレンス、チップ対応回路、電流保護を目的とした電流制限回路が搭載されています。
AP7583Q ULDOレギュレータは、省スペースW-DFN2020-6（SWP）（Type A1）パッケージでご用意があります。AP7583AQ ULDOレギュレータには、MSOP-8EP、W-DFN2020-6（SWP）（Type A1）、TO252-4（Type C）の低電力消費パッケージが搭載されています。これらのULDOレギュレータは、RoHSに準拠しており、AEC-Q100の認定を受けており、PPAP対応、ハロゲン、鉛、アンチモンフリーです。AP7583Q/AQ ULDOレギュレータは、特定の変更制御を必要とする車載用バッテリ駆動アプリケーションに最適です。一般的なアプリケーションには、MCU、CAN/LINトランシーバ、車載用ヘッドユニット、EVとHEVバッテリ管理システム、ボディ制御モジュール、伝送制御装置（TCU）があります。
特徴
- ±1.5%の高出力電圧精度
- 低ESRセラミック・コンデンサとの互換性あり
- 優れたライン/負荷安定化
- 短絡電流保護機能
- サーマルシャットダウン機能
- 出力電流制限
- RoHS準拠
- AEC-Q100認定を取得済
- PPAPに対応
- 無鉛
- ハロゲンとアンチモンフリー
- AP7583AQ：
- 電源正常（PG）インジケータ
- MSOP-8EP、W-DFN2020-6（SWP）（Type A1）、TO252-4（Type C）
- AP7583Q：
- W-DFN2020-6（SWP）（Type A1）パッケージ
仕様
- 入力電圧範囲：3V～42V
- 最大出力電流：300mA
- 低自己消費電流：
- AP7583Q：
- 2.5μA（標準）
- AP7583AQ：
- 3μA（標準）
- AP7583Q：
- 低ドロップアウト電圧：
- VDROP=32,0mV @ IOUT=30,0mA（標準）
- 高出力電圧精度：±1.5%
- 150°C動作接合部温度（Tj）
アプリケーション
- MCUおよびCAN/LINトランシーバへの電力供給
- EVおよびHEVのバッテリマネジメントシステム
- トランスミッション制御装置
- 本体制御モジュール
- オートモーティブヘッドユニット

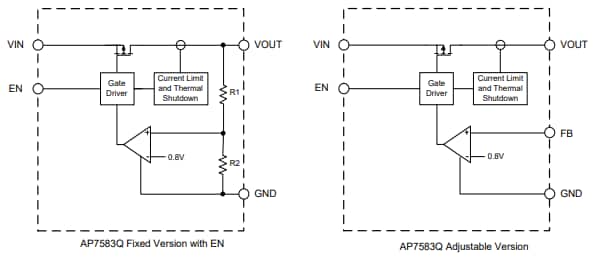

AP7583Qのブロック図

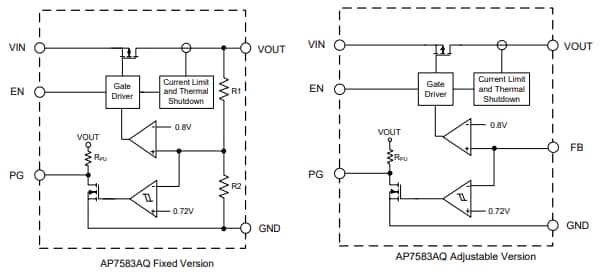

AP7583AQのブロック図

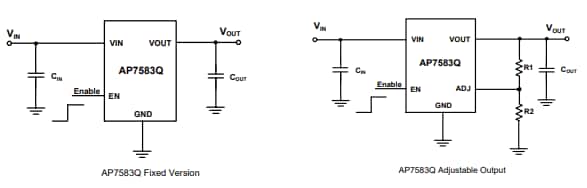

AP7583Qのアプリケーション回路

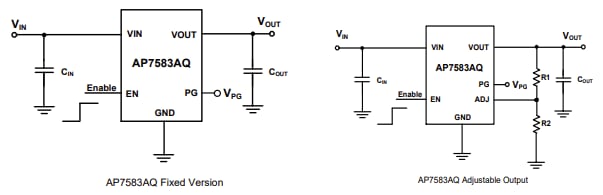

AP7583AQアプリケーション回路
