Diodes Incorporated DXTP80x PNPバイポーラトランジスタ

Diodes Incorporated DXTP80x PNPバイポーラトランジスタは、小型フォームファクタで熱効率に優れたPowerDI® 3333-8パッケージを採用しており、最終製品の高密度設計を可能にします。さらに、-30V、-60V、または-100V以下のコレクタ・エミッタ間電圧、および8V以下のエミッタ・ベース間電圧を備えています。DXTP80xは、+175°Cの温度定格が備わった高温環境に最適です。Diodes Inc. PNPバイポーラトランジスタは、モータ、ソレノイド、リレー、アクチュエータのドライバ制御に最適です。

特徴

  • BVCEO >-30V、-60V、または-100V
  • BVEBO >-8V
  • 連続（コレクタ）電流 IC -4A～-7.5A
  • ピークパルス電流 ICM -10A～-14A
  • 超低飽和電圧 VCE(sat) <-35mv at=""><-50mv at=""><-70mv at="">
  • 大電流RCE(sat) = 13mΩ、26mΩ、または40mΩ（代表値）
  • 小型フォームファクタで熱効率に優れたパッケージによって、最終製品の高密度設計が可能
  • 光学検査の改善を目的とした可湿性側面
  • +175°Cに定格－高温環境に最適
  • 無鉛仕上げ、RoHS準拠
  • ハロゲンとアンチモンフリー「グリーン」デバイス

アプリケーション

  • MOSFETおよびIGBTゲートドライバ
  • 負荷スイッチ
  • 低電圧安定化
  • DC/DCコンバータ
  • モータ、ソレノイド、リレー、アクチュエータドライバ制御

仕様

  • PowerDI 3333-8パッケージ
  • 成形プラスチックのパッケージ材料、「グリーン」成形コンパウンド、UL難燃性等級94 V-0
  • J-STD-020に準じたレベル1の水分感度
  • 仕上げ－マット錫端子、MIL-STD-202、Method 208に準じたはんだ付けが可能

その他のリソース

関連するバイポーラトランジスタ

Diodes Incorporated DXTN/P 78Q / 80Q バイポーラトランジスタ

定格30V、60V、100V。優れた伝導効率と熱性能。

Learn MoreDiodes Incorporated DXTN/P 78Q / 80Q バイポーラトランジスタ について View ProductsDiodes Incorporated DXTN/P 78Q / 80Q バイポーラトランジスタ に関連

Diodes Incorporated DXTN80x NPNバイポーラトランジスタ

小型フォームファクタで熱効率に優れたPowerDI 3333-8パッケージ採用によって、最終製品の高密度設計が実現。

Learn MoreDiodes Incorporated DXTN80x NPNバイポーラトランジスタ について View ProductsDiodes Incorporated DXTN80x NPNバイポーラトランジスタ に関連

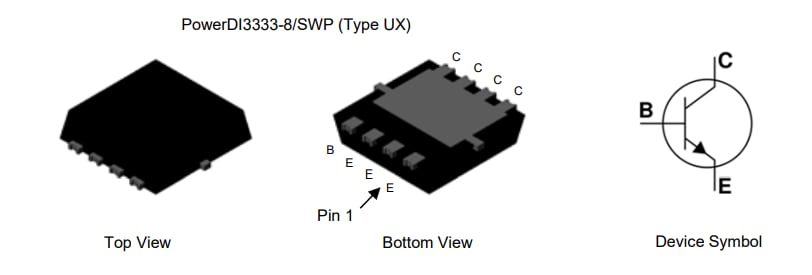

パッケージスタイル

アプリケーション回路図 - Diodes Incorporated DXTP80x PNPバイポーラトランジスタ
