Diodes Incorporated LXS010x双方向レベルシフタ
Diodes Incorporated LXS010x双方向レベルシフタは、4ビット/2ビット構成式デュアルサプライ自動センシング変換器で、指向性制御ピンを必要としません。これらのシフタには、VCCA およびVCCB の2つの異なる電源レールをそれぞれ追跡するように設計されたAおよびBポートが搭載されています。LXS010xは、低ビット対ビットskey、非優先パワーアップ・シーケンス、24MHz最大信号レート、統合10kΩプルアップ抵抗が特徴です。これらのシフタは、低電圧ASICレベル変換、カメラ、PDA、携帯電話で使用されます。
特徴
- プッシュプルアプリケーションを対象とした24Mb/sデータレートという高速
- オープンドレイン・アプリケーションを対象とした2Mb/sデータレートという高速
- Aポートで1.65V ～ 3.6V電圧範囲、Bポートで2.3V ～ 5.5V電圧範囲
- VCCA はVCCB 以下である必要あり
- 指向性制御信号は不要
- 低ビット-トゥ-ビットskey
- 非優先パワーアップ・シーケンス
- 無鉛
- RoHS準拠
- 特定の充電制御を必要とする自動アプリケーションに最適
- パッケージ:
- LXS0104:
- 14ピン、TSSOP（L）
- 14ピン、3.5mm x 3.5mm、TQFN（ZB）
- 12ピン、1.7mm x 2.0mm、XQFN（ZMA）
- 12ピン、1.87mm x 1.37mm、WLCSP（GAB）
- LXS0102:
- 8-DFM1 x 1.4（HK）
- 8-VSSOP（V）
- 8-SSOP（SS）
- 8-WLCSP（GBA）
- LXS0104:
仕様
- 統合10kΩプルアップ・レジスタ
- 最大信号レート：24MHz
- 動作温度範囲：-40°C～85°C
- 45mA連続出力電流、I/O
アプリケーション
- I2C、SMBus、MDIO
- 低電圧ASICレベル変換
- 携帯電話、PDA、カメラ

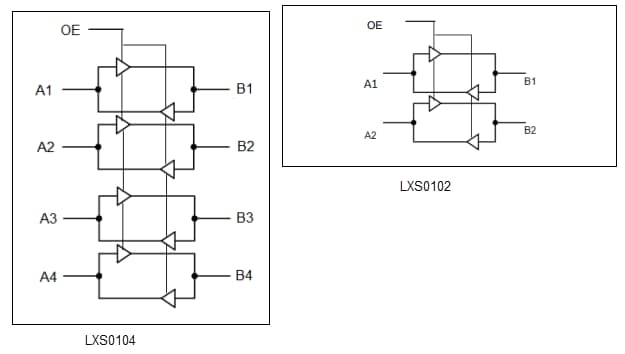

ブロック図
