Diodes Incorporated PI3CH325xマルチプレクサナノスイッチ™IC
Diodes Incorporated PI3CH325xマルチプレクサNanoSwitch™ ICは、高帯域幅の信号を切り替えるための3ステート出力を備えた2チャンネルまたは4チャンネルです。PI3CH325xスイッチは、追加のグラウンドバウンスノイズや伝搬遅延がほとんど生じません。Diodes Incorporated PI3CH325xは、高帯域（500MHz）の信号を切り替えるのに最適です。
特徴
- ニアゼロ伝搬遅延
- 入力を出力に接続する4Ωスイッチ
- 高信号通過帯域幅：500MHz
- レール・ツー・レールのスイッチング以上
- 3.3V電源で0～5Vのスイッチング
- 2.5V電源：0〜3.3Vスイッチング
- 1.8V電源：0〜2.5Vスイッチング
- オフとオン状態での供給での5V I/O耐性
- 電源電圧：1.8V、2.5V、3.3V
- ホット挿入可能
- 工業用動作温度：-40°C〜+85°C
- ESD保護：8kV（人体モデル）
- ラッチアップ性能：>200mA（JESD17準拠）
- リードフリー、RoHS完全準拠
- ハロゲンとアンチモンフリー「グリーン」デバイス
- パッケージ（鉛フリー、「グリーン」：
- 16ピン、173milワイドプラスチック、TSSOP（L）
- 16ピン、150milワイドプラスチック、QSOP（Q）
- 16ピン、1.8x2.6mm、UQFN（ZTA）
仕様
- 保存温度：-65°C〜+150°C
- 電源適用可能環境温度：-40°C〜+85°C
- 接地電位電源電圧：0.5V〜+4.6V
- DC入力電圧：0.5V〜+6.0V
- DC出力電流：64mA
- 電力損失：035W
- 全ピンESD保護、HBM 8kVおよびCDM 1kV
データシート

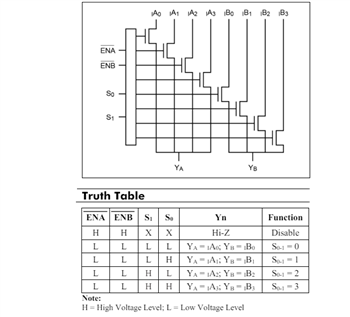

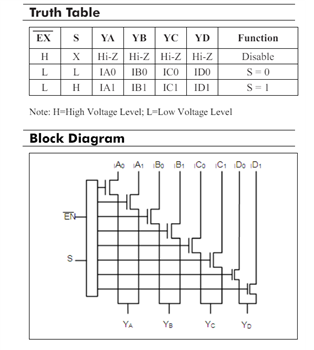

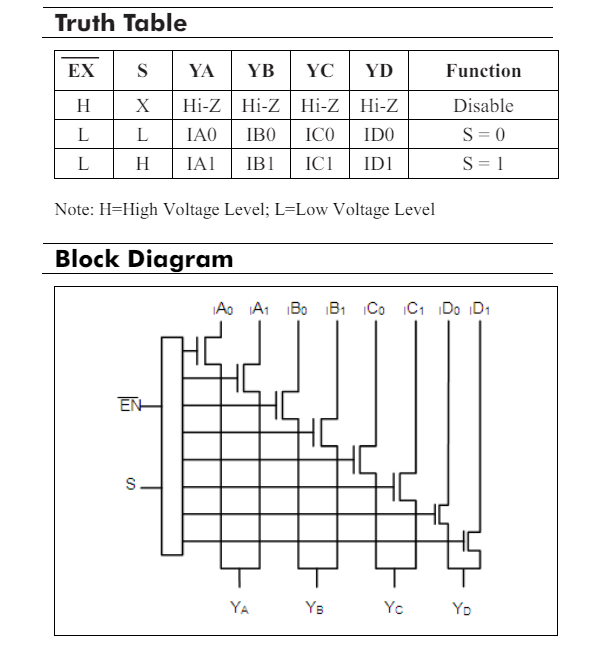

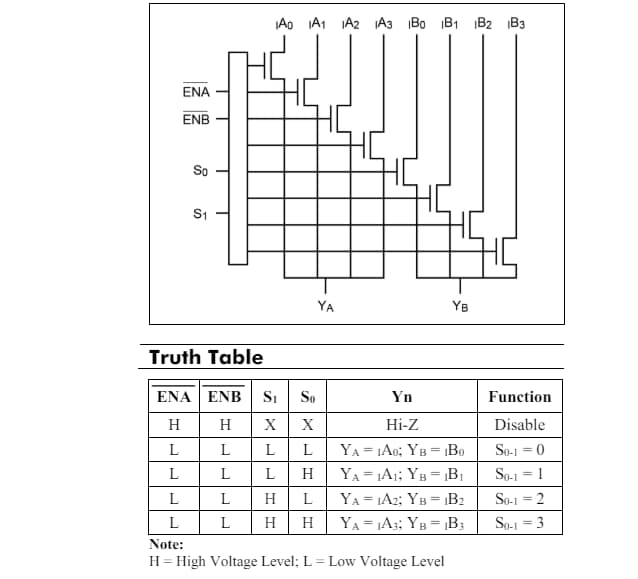

ブロック図
公開: 2024-06-25
| 更新済み: 2024-07-22
