Diodes Incorporated UX22/UX252超低ジッタ水晶発振器
Diodes Incorporated UX22/UX252超低ジッタ水晶発振器は、ボードスペースを節約するように最適化されており、最大0.1psでの超低ジッタ性能を実現しています。このXOシリーズは、100MHz ～ 212.5MHzの広い周波数範囲に対応しており、オプションには2.5VDD または3.3VDD およびさまざまな安定性があります。2.5Vまたは3.3V電源は、一般的な電源レールに対応しています。UX22/UX252水晶発振器は、40G/100G/400G光モジュールといった小型サイズと超低ジッタが重要になるアプリケーションに最適です。また、これらの水晶は、通信システムおよびボードスペースが限られているその他の高性能機器を対象とした低ジッタクロックソース仕様も満たしています。
特徴
- 40G/100Gシステム用の超低位相ジッタ
- 最大0.1ps ～ 0.2ps RMS(12kHz ～ 20MHz) 、カテゴリ1
- 最大0.3ps RMS(12kHz ～ 20MHz) 、カテゴリ2
- 一般的な電源レールに対応している2.5Vまたは3.3V電源
- 2.5mm x 2.0mmセラミックSMD
- ボードスペースを節約するために最適化済
- -20°C～+70°Cまたは-40°C～+85°Cの動作温度範囲
- 無鉛
- RoHS準拠
仕様
- 100MHz～212.5MHz出力周波数
- 200ns出力無効遅延
- 2ms出力によって遅延が実現
- 起動時間10ms
アプリケーション
- 40G / 100G / 400G用の光モジュール
- ネットワーキングシステム
- サーバとストレージシステム
- 業務用ビデオ機器
- 試験および測定
- FPGA / ASICクロック発生

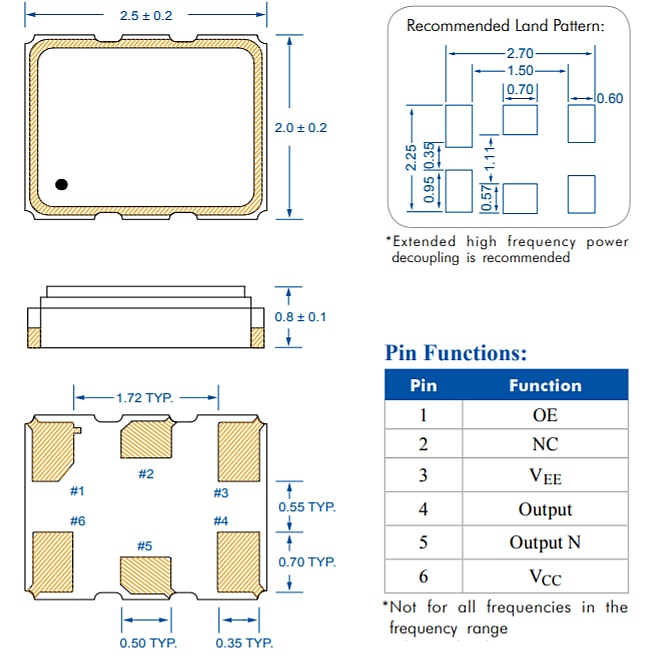

パッケージの詳細
公開: 2020-02-12
| 更新済み: 2024-07-25
