Diodes Incorporated PI3CH480マルチプレクサ/デマルチプレクサスイッチ
Diodes Incorporated PI3CH480マルチプレクサ/デマルチプレクサスイッチは、4チャンネル2:1 Mux/Demuxで、トライステート出力および500MHzという高信号通過帯域幅が備わっています。これらのスイッチは、ゼロではない伝播、レールツーレールスイッチング以上、ホット挿入機能が特徴です。PI3CH480 mux/demuxスイッチには、8kV ESD保護が搭載されています。これらのスイッチは、-40°C～85°Cの温度範囲で動作します。PI3CH480 mux/demuxスイッチは、接地電位に対して-0.5V～4.6V供給電圧で動作します。これらのスイッチには、120mA DC出力電流と0.5W電力損失が備わっています。PI3CH480 mux/demuxスイッチは、デスクトップPC、産業用PC、医療機器、モニタ、STB、タブレットPC、TVでの使用に最適です。
特徴
- ゼロに近い伝搬遅延
- 高信号通過帯域幅
- レール・ツー・レールのスイッチング以上
- ホット挿入機能
- ハロゲンとアンチモンフリー
- パッケージング:
- 16ピン、173-milワイドプラスチックTSSOP (L)
- 16ピン、150-milワイドプラスチックQSOP（Q）
- 16ピン、UQFN3×3-16 (ZHD)
仕様
- レール・ツー・レールのスイッチング以上:
- 3.3V電源で0～5Vのスイッチング
- 2.5V電源で0～3.3Vのスイッチング
- 供給電圧動作: 1.8V、2.5V、3.3V
- オフとオン状態での供給で5V I/O耐性
- 8kV ESD保護
- 500MHz高信号通過帯域幅
- 5Ωオン抵抗
- >200mAラッチアップ性能
- 周囲動作温度範囲: -40°C～85°C
- ストレージ温度範囲: -65°C～+150°C
- DC出力電流: 120mA
- 0.5W電力損失
- -0.5V～6V DC入力電圧
アプリケーション
- デスクトップPC
- 産業用PC
- 医療用機器
- モニタ
- セットトップボックス（STB）
- タブレットPC
- TV

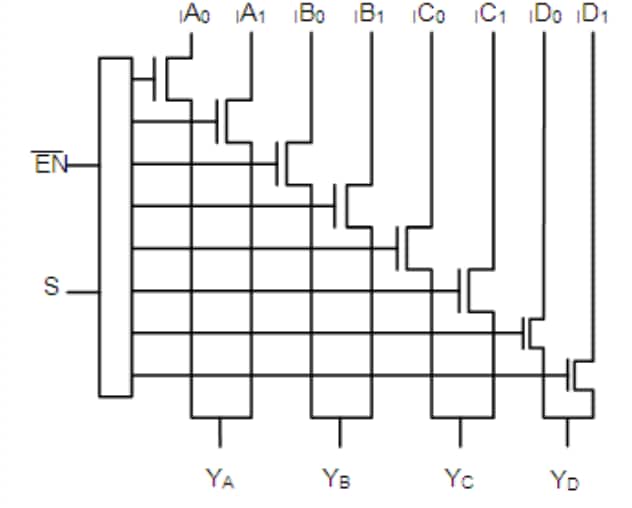

PI3CH480の機能ブロック図

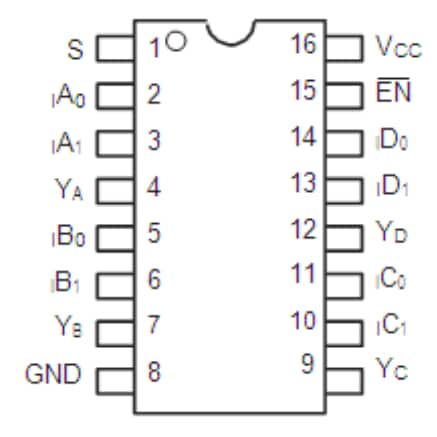

TSSOPおよびQSOPピン構成

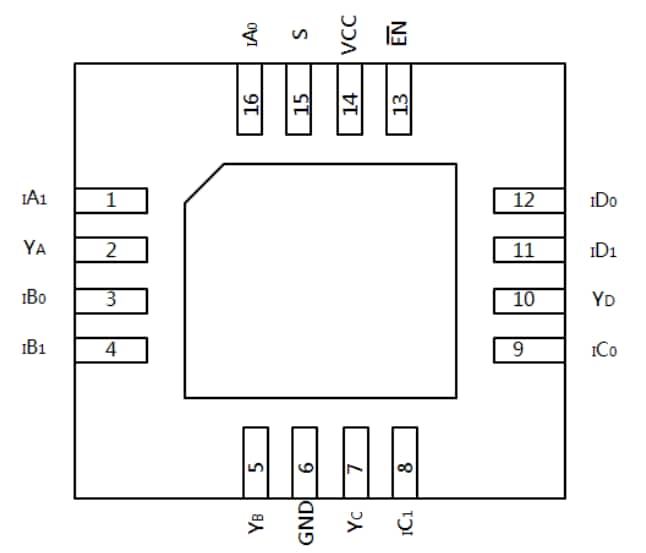

UQFN3x3～16ピン構成
技術メモ
公開: 2019-09-13
| 更新済み: 2023-08-01
