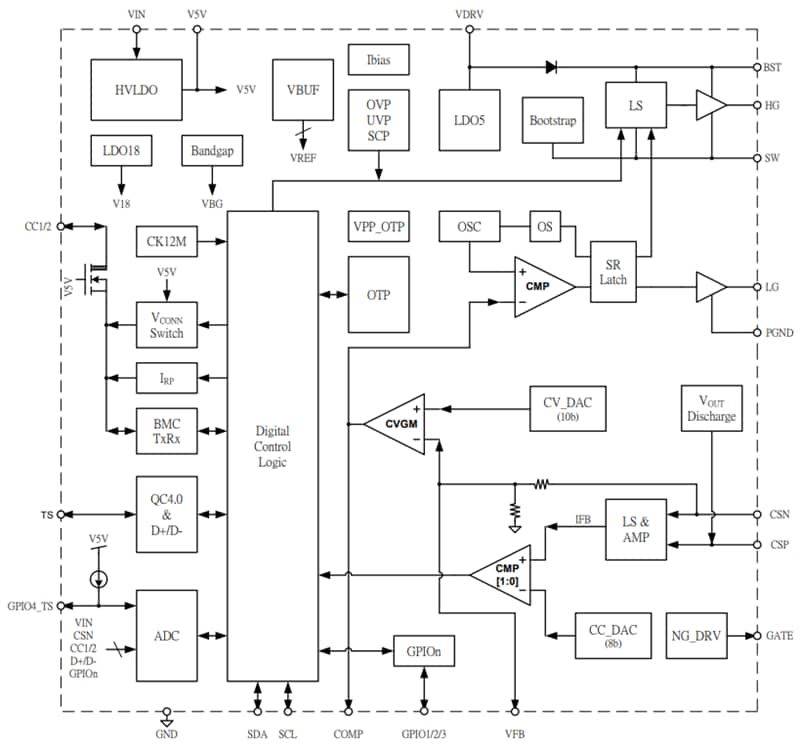

Diodes Incorporated APK43070同期バックコントローラ

APK43070のコンパクトなバックコントローラは、定周波数同期降圧型コントローラで、高駆動能力、最適化されたデッドタイム、高駆動ゲート電圧が備わっており、ミッドパワーおよびハイパワー充電をカバーするように設計されています。外部N-MOSFET用のドライバを搭載しています。コンバータの電力効率をさらに向上させるため、V_IN DCパススルーモードに対応しています。

Diodes Inc.のAPK43070では、SBC/PD3.1デコーダ機能を統合することで、小型のフットプリントを実現し、高電力密度充電アプリケーション向けにPCBのサイズを削減しました。同期整流降圧レギュレーションのMOSスイッチを流用することで各ポートのPD出力MOSスイッチが負不要になるため、BOMコストを削減できます。

APK43070は、外付けMCUを必要とせずに高い電力効率、極めて低い待機電力、マルチポートアプリケーション向けのスマート電力共有を実現するために、I²Cインターフェイス、マスター/スレーブアドレッシング方式、割り込み/ウェイクアップ機能を内蔵しています。抵抗の組み合わせや値を変えることで、最大8つのポートアドレスをサポートしています。

高電圧プロセスに対応するため、CC1/CC2ピンは最大30VのVBUS短絡保護機能を備えています。一方APK43070は、過電圧保護機能(OVP)、過電流保護機能(OCP)、過温度保護機能(OTP)、コネクタの湿気検出など包括的な安全保護機能を備えています。
