Hirose Electric K.FL2超コンパクトマイクロRFコネクタ
Hirose Electric K.FL2超小型マイクロRFコネクタは、柔軟なケーブルオプションを備えた高周波アプリケーション用に設計されており、1.2mmの低いプロファイルが特徴です。これらのコネクタには、取り外し時のプラグ変形の防止、嵌合保持力の強化、極性キーのおかげで取り付け方向の識別が簡単になります。ピックアンドプレース式取り付けと互換性のあるK.FL2コネクタは、はんだウィッキングとフラックスの貫通を防止し、優れた高周波性能を提供します。ヒロセ電機（Hirose Electric）のK.FL2超小型マイクロRFコネクタは、Wi-Fi®およびその他の要求の厳しいアプリケーションに適しています。
特徴
- 薄型RFコネクタ
- 取り外し時のプラグ変形の防止と嵌合保持力の強化
- 極性キーを使用して取り付け方向を簡単に識別
- はんだ上がりとフラックス侵入防御
- 優れた高周波数性能
- ピックアンドプレース取り付けとの互換性あり
アプリケーション
- Wi-Fi
- 高周波数
- 要求の厳しいRFアプリケーション
仕様
- 1.2mm最大プロファイル
- 50Ωインピーダンス定格
- 20mΩの接触抵抗
- 耐電圧：200VAC（1分間）
- 500MΩの最小絶縁抵抗
- 最大周波数：8GHz
- 嵌合耐久性：20回
- VSWR
- 最大1.3回0～3GHz
- 最大1.5回3GHz～6GHz
- 最大1.6回6GHz～8GHz

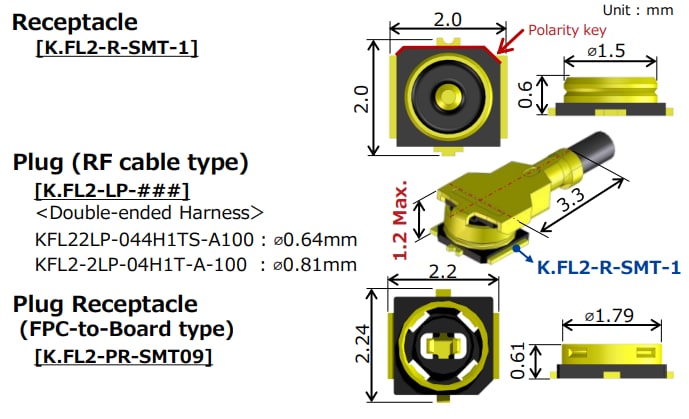

寸法

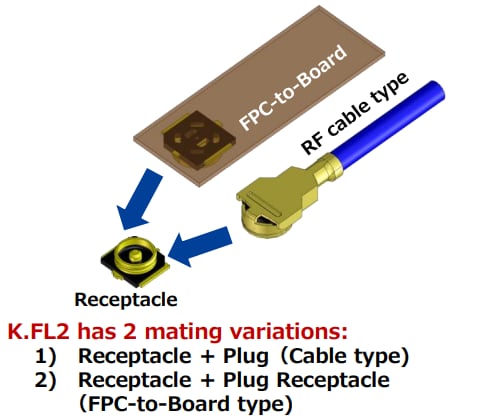

嵌合のバリエーション

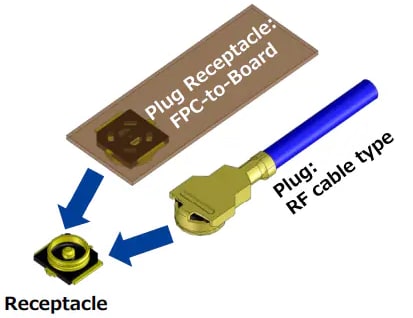

機能図

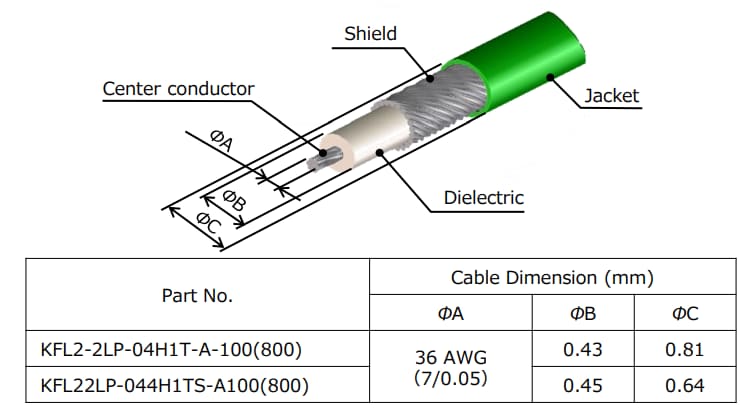

ケーブル仕様
ビデオ
