Hirose Electric GT32Fシリーズ 車載用高速信号シールドコネクタ
Hirose Electric GT32Fシリーズ 車載用高速信号シールドコネクタ 中継タイプは、フルシールド構造による高いEMI性能を発揮します。これらのコネクタは、ペアあたり3Gbpsの速度で信号を伝送します。GT32Fコネクタは、1Aの電流、30VACの電圧、30mΩの接触抵抗（信号）、最小100MΩの絶縁抵抗が特徴です。これらのコネクタは、車載システム、外部I/Oインターフェイス、建設機械などの用途に使用されます。
特徴
- 1.5mmピッチ 2列
- 中継タイプコネクタ
- 4つのコンタクト
- Pair当り、3Gbps相当信号の伝送が可能

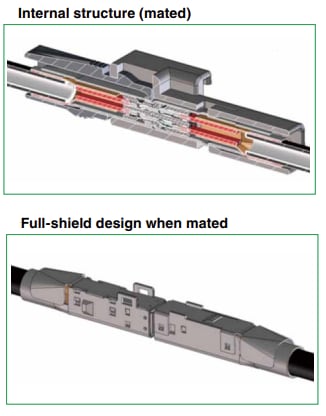

- フルシールド構造による高いEMI性能
- 各種車載機器向けの厳しい試験条件をクリア
- 明確なクリック感のある強化ロック構造
- 圧着による結線が可能、適合電線サイズ：24AWG～28AWG
仕様
- 1A電流
- 電圧：30VAC
- 最大接触抵抗：30mΩ（1A DC時、信号）
- 動作温度範囲: -40°C～105°C
- 最小絶縁抵抗：100MΩ（500VDC時）
- 嵌合回数：30回
アプリケーション
- 自動車用：
- アンテナシステム
- ネットワークシステム
- 内部接続
- 建設機器
- 高速要件：
- 基板対基板
- 基板対電線
- 外部IO
概要

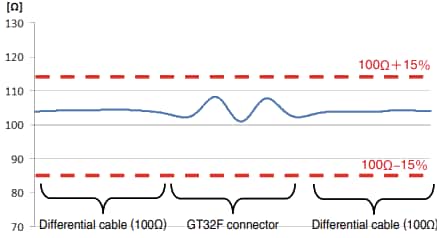

差動インピーダンス（RISE TIME：200ps 10%-90%）
アクセサリ
関連のあるコネクタ
Hirose Electric GT32車載用シールドコネクタ
ネットワークとハイスピード通信を目的としたハイスピードトランスミッション/USB3.0、HDMI1.4向けに設計されています。
