Infineon Technologies 4500V IGBTモジュール
Infineon Technologies 4500V IGBTモジュールは、1800A 190mmシングルスイッチIGBTモジュールで、Trench/Fieldstop IGBT4、4つのエミッタ制御ダイオード、絶縁AlSiCベースプレートが備わっています。4500V IGBTモジュールは、HVDCアプリケーションに最適です。
Infineon 4500V IGBTモジュールには比類のない堅牢性が備わっており、並列接続することなく320kVで1.4 GW HVDCプラントを実現できます。さらに、標準化された筐体のモジュールによって、設計と保守が簡単になります。
特徴
- 静的損失が低い
- 動的堅牢性が高い
- 高短絡性能、自己制限短絡電流
- 正の温度係数が備わった低VCEsat
- 25Vのゲートエミッタ電圧
アプリケーション
- 高電圧直流電流（HVDC）
- モーター制御とドライバ

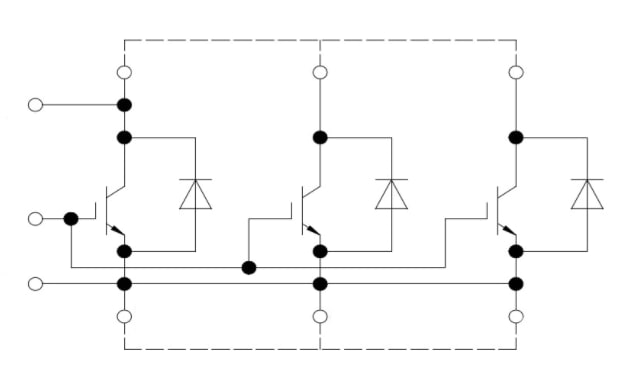

回路図
