Infineon Technologies CoolSiC™ MOSFET 1,200V評価プラットフォーム

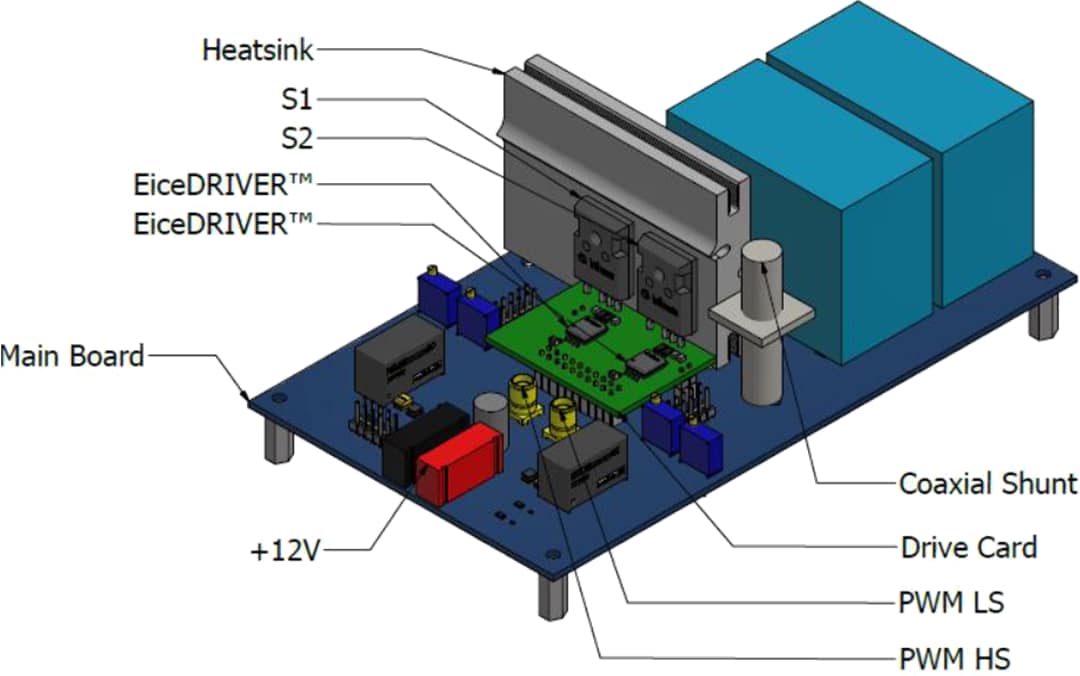

Infineon Technologies CoolSiC™ MOSFET 1,200V評価プラットフォームは、45mΩ CoolSiC™1,200VSiC トレンチ MOSFET (IMZ120R045M1) を EiceDriver ™ ゲートドライバ IC と組み合わせた場合の特性を示します。この評価プラットフォームには、モジュラメインボード（EVALPSSICDP2TOBO1）、ミラークランプドーターボード（REFPSSICDP1TOBO1）、バイポーラ供給ドーターボード（REFPSSICDP2TOBO1）が搭載されています。

特徴

CoolSiC MOSFET 1,200Vメインボード
- V_CC2 ゲート駆動電圧供給：-5V ~ +20V
- +5Vで固定されたV_CC1 供給
- SMA BNC コネクタ経由のゲート接続
- オプションの同軸シャントを使用した電流測定
- 最適化された通信ループ
- 外部負荷インダクタ接続
- ヒートシンクを含む

ミラークランプ・ドーターボード
- 最小ゲートドライブループ
- R_g ONとR_g OFFは変更可能です。
- V_CC2 +15V ~ 0V GND
- アクティブミラークランプ機能
バイポーラ供給ドーターボード
- 最小ゲートドライブループ
- R_g ONとR_g OFFは変更可能です。
- V_CC2 +15V ~ -5V GND2
- 負電源の可能性
