Infineon Technologies EVAL-IHW25N140R5L評価用ボード
Infineon Technologies EVAL-IHW25N140R5L評価ボードは、シングルエンドで、準共振の誘導加熱評価ボードであり、1400VリバースコンダクティングR5LファミリのIGBTを搭載しています。これらのIGBTは、最大出力2kWまでの共振スイッチングアプリケーション用に設計されています。この評価ボードは、R5L IGBTテクノロジーと1ED4417xx EiceDRIVER™ 25Vシングルチャンネルローサイド非反転ゲートドライバICを組み合わせた際の機能性と特長をデモンストレーションしています。
この評価ボードは、典型的な誘導加熱調理システムを再現するように設計されています。オンボードのマイクロコントローラによって制御され、このボードは運転条件に自動的に調節されるラピッドプロトタイピング機能を提供しています。このボードは、220Vの入力電圧でのテストを経て、最大出力2kWを達成しました。ACメインから供給される補助電源は、制御、駆動、およびその他の回路に必要なすべての電圧レベルを提供します。
特徴
- 精密で効率的な加熱制御を備えたスマート誘導クックトップ向けを対象
- シングルエンド、準共振トポロジー
- 出力電力: 2kW最高
- 9xレベルでの電力制御
- 絶縁ユーザーインターフェイス
- 99分間の統合タイマ機能
- 170mmコイル（交換可能）
- 過電圧保護
- 低電圧保護
- 過電流保護
- 温度過昇保護
- Infineon EiceDRIVER™ゲートドライバを評価
- 計測のためのIGBTへの直接アクセス
アプリケーション
- 誘導加熱
- 共振スイッチング

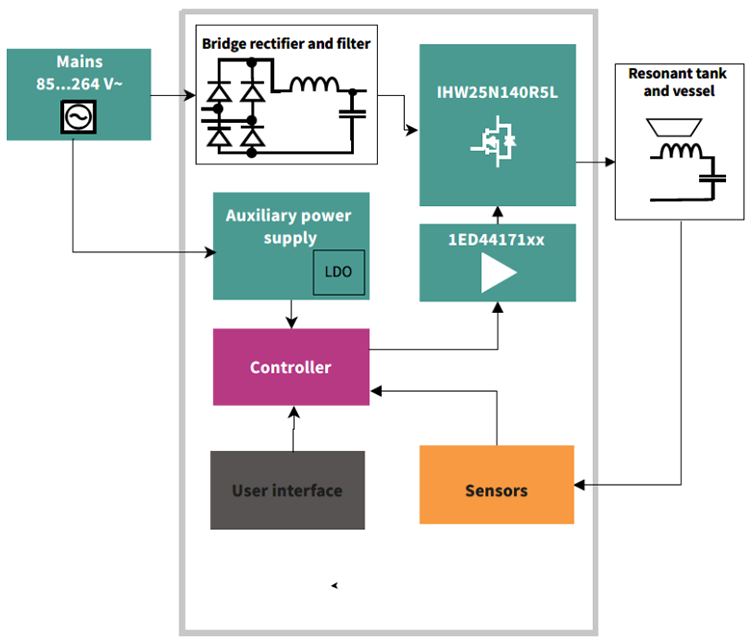

ブロック図
公開: 2023-11-09
| 更新済み: 2023-12-14
