Infineon Technologies FF300R08W2車載用EasyPACK™ 2B EDT2モジュール
Infineon Technologies FF300R08W2車載用™ EasyPACK 2B EDT2モジュールは、コンパクトで柔軟性に富んでおり、ハイブリッドと電気自動車のメイン・インバータの統合絶縁が特徴です。EDT2 IGBTは750V阻止電圧と300AIcNに対応します。FF300R08W2チップセットには、短絡堅牢性および阻止電圧の向上と組み合わされたベンチマーク電流密度があり、過酷な環境条件下での信頼性の高いインバータ動作を目的としています。さらに、EasyPACK 2B EDT2モジュールは、優れた軽負荷電力損失を供給し、実際の駆動サイクルでのシステム効率の向上に役立ちます。
Infineon FF300R08W2車載用EasyPACK 2B EDT2モジュールは、10khz.の範囲でのスイッチング周波数が備わっているアプリケーションを対象に設計されています。EasyPACKパッケージは、車載アプリケーションの認定を取得しており、AQG 324に準じて検証されています。
高電力サイクリング機能、高沿面距離、空間距離が、製品の信頼性に追加されています。このパワーモジュールには、信号端子用のPressFITピンが搭載されており、時間のかかる選択的はんだ付けプロセスを回避できます。
特徴
- 電気的性能
- 阻止電圧750V
- 低VCEsat
- 低スイッチング損失
- 低QgおよびCrss
- 低誘導設計
- Tvjop = 150°C
- 機械的特徴
- 4.2kV DC 1秒絶縁
- 長沿面距離および空間距離
- 高電力密度
- 統合NTC温度センサ
- PressFITコンタクト技術
- RoHS準拠
- UL 94 V0 モジュールフレーム
アプリケーション
- トラクションインバータ
- 電気自動車 (EV) ドライブトレインシステム
- 商業、建設、農業用車両

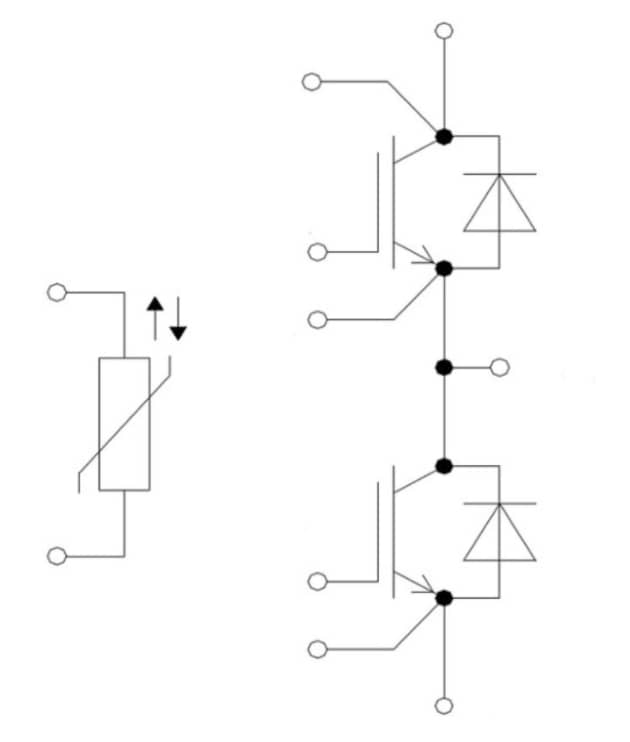

回路図
公開: 2021-09-18
| 更新済み: 2022-03-11
