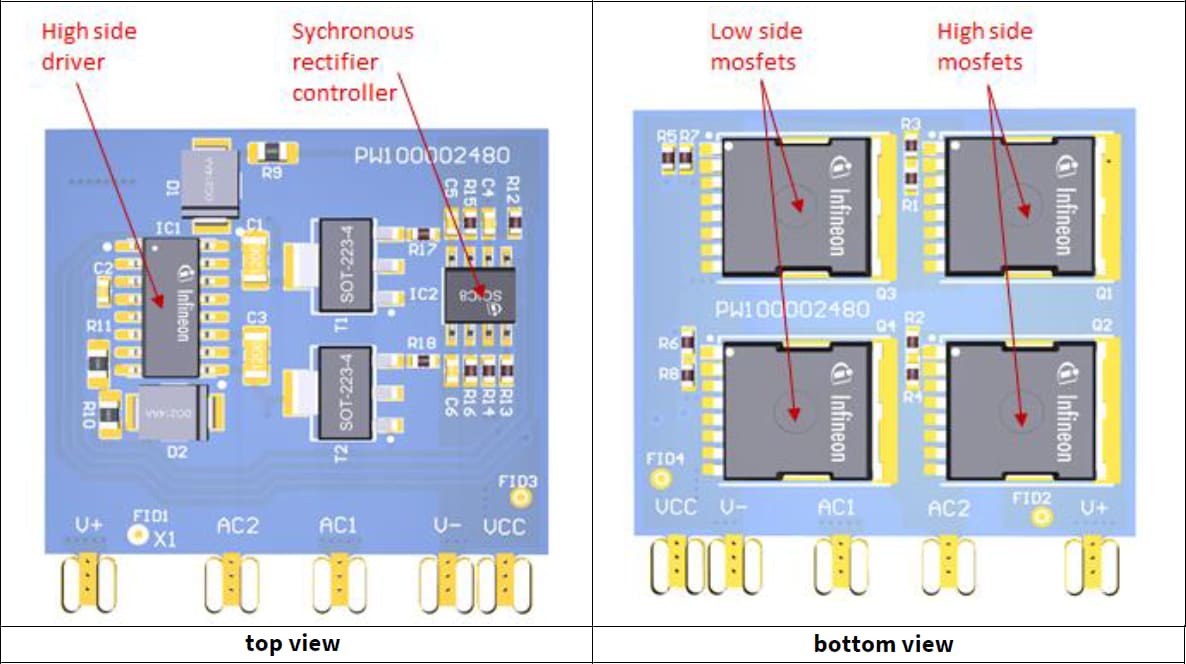

Infineon Technologies KIT_ACT_BRD_60R065S7アクティブブリッジドーターカード

Infineon Technologies KIT_ACT_BRD_60R065S7 アクティブブリッジドーターカードは、65mΩ 600V CoolMOS™ S7 スーパージャンクションMOSFET、IR11688S 200V デュアルSRコントローラ、および2EDF7275F MOSFETゲートドライバICを搭載したライン整流器モジュールのリファレンスデザインです。このアクティブブリッジ設計は、標準的なダイオードブリッジ整流器を、標準的な連続導通モード（CCM）力率改善（PFC）コンバータのライン整流用アクティブフルブリッジに置き換えることを目的としています。このボードにはあらゆる制御および駆動回路が搭載されており、5本のピンを介して入力ACネットワークのラインとニュートラルに、昇圧コンバータの入力でDC+とDC-に、および駆動ロジック用の12V電源に接続する必要があります。論理のGNDは、DC-にリンクされています。
