Infineon Technologies TLE493D-P2B6低消費電力3Dホールセンサ
Infineon Technologies TLE493D-P2B6低消費電力3Dホールセンサは、精度の向上により実現しています。これらのデバイスは、価格とパッケージサイズが憂慮される高性能アプリケーションでの使用に優れています。TLE493D-P2B6は、自己消費電流が極めて小さくウェイクアップ機能を搭載し小型パッケージに収められています。また、センサには、（データ通信、測定の定義などの）顧客要件に適合するように設定できるオプションもあります。安全マニュアルは、機能安全アプリケーションをサポートしています。
センサの構成可能性をアプリケーションプラットフォームで使用し、最終顧客の希望に適応することができます。Infineon Technologies TLE493D-P2B6は、末尾がA0、A1、A2、またはA3の4種類の型式でご用意があります。根底となる機能は、このデバイスのいわゆるバスモード構成です。1つのI2Cバスに最大4つのセンサを接続できます。特定のアドレス指定は、4種類の型式で実施できます。
特徴
- ±160mTの3D（X、Y、Z）磁束密度センシング
- プログラマブル・フラックス解像度最低65µT（標準）
- X-Y角度測定モード
- このセンサのデジタル部品、アナログ部品、ホールプローブを診断するための診断測定
- ウェイクアップ機能、および電力消費7nA（標準）のパワーダウンモード
- 12ビットのデータ分解能（各測定方向）＋ 10ビット温度センサ
- 可変更新頻度および電力モード（動作時に設定可能）
- 温度範囲 Tj = -40°C～125°C、電源電圧範囲 = 2.8V～3.5V
- I2Cプロトコルを介した、外部MCUによるトリガが可能
- マイクロコントローラへの有効な測定を示す割り込み信号
- 3D磁気測定原理によるコンポーネントの削減を実現
- 高い柔軟性による広いアプリケーション範囲でのアドレス指定が可能
- デバイス構成可能性によるプラットフォーム適合性を実現
- 統合診断を活用した機能安全をサポート
- バッテリのランタイム延長をもたらすウェイクアップモードにより、非常に低いシステムの消費電力を実現
- 高磁束測定範囲に比べて、小さな漂遊磁場の外乱は無視可能
アプリケーション
- ギアスティックポジション
- 上位列モジュールと多機能ステアリングホイールの制御要素
- 多機能ノブ
- ペダル/バルブ位置センシング

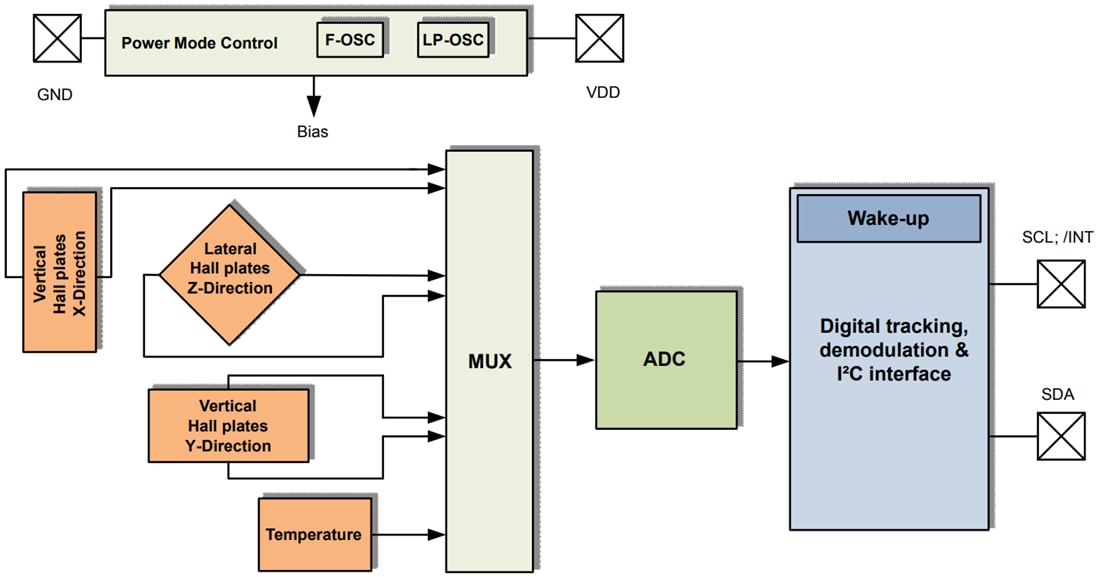

ブロック図
