Microchip Technology PAC1811シングルチャネルパワーモニタ

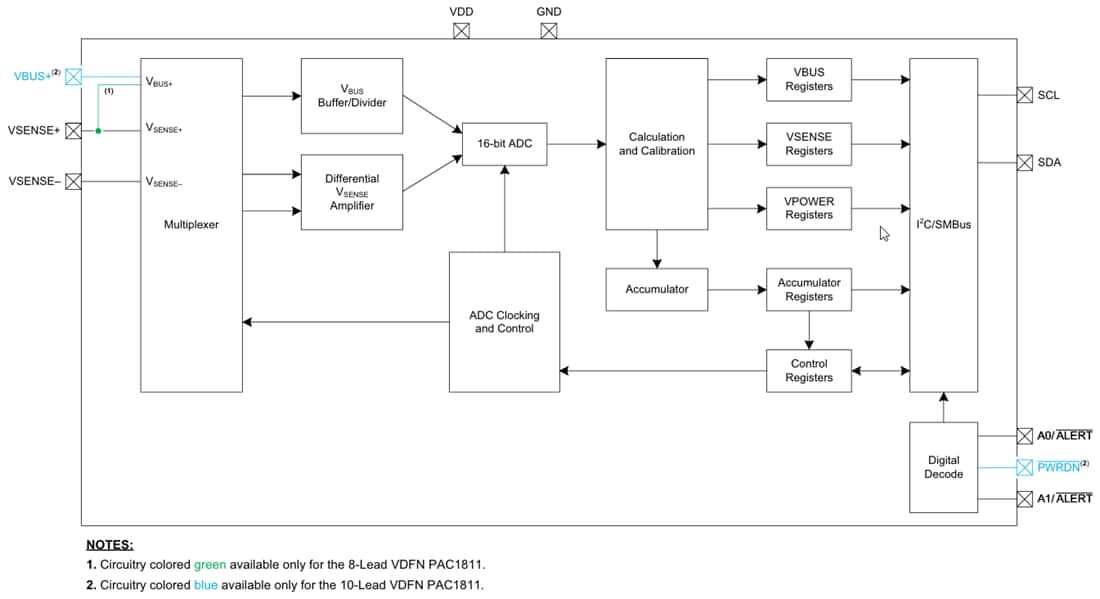

マイクロチップ (Microchip)PAC1811シングル チャネル電力モニタは、バス電圧モニタと、単一の 16 ビット解像度の ADC に電力を供給する電流センスアンプを備えたシングル チャネルエネルギーモニタです。このデバイスはハイサイド電流センシング用に設計されており、デジタル回路図電力計算とエネルギー蓄積を実行します。この機能により、最大1年以上の積分期間でのエネルギーモニタリングが可能になります。センス抵抗器電圧、バス電圧、および累積した比例電力は、システムホストまたは組み込みコントローラによって取得できるようにレジスタに格納されます。本デバイスには、最大2つのアラートピンを使用して電圧、電流、または電力の逸脱を検出したときにアラートを生成するアラートシステムが含まれています。サンプリング速度とエネルギー積分期間はI²CまたはSMBusで制御できます。ワンショット測定やその他の制御は、SMBusまたはI²Cを通じて設定することもできます。マイクロチップ (Microchip)PAC1811はリアルタイムキャリブレーションを使用してオフセットエラー最小限に抑えます。このデバイスには入力フィルタは必要ありません。内蔵の調整可能な平均化により、ノイズが非常に低く、高分解能の測定結果が得られます。
