Nexperia LFPAK33 Trench 9車載MOSFET

Nexperia LFPAK33 Trench 9車載MOSFETは、要求の厳しいパワートレイン・アプリケーションのモジュールに対応する、低RDS (on) 40V AEC-Q101 MOSFETの製品群です。小型LFPAK33パッケージに格納されており、実装面積はわずか10.9mm²です。LFPAK33 MOSFETには、NexperiaのTrench 9技術が採用されています。これによって、以前のデバイスに比べてRDS (on) が48%削減されました。30W ~ 300Wのさまざまなアプリケーションに対応します。BUK7M3R3-40HおよびBUK9M3R3-40H（標準レベルと論理レベル）デバイスは、3.3MΩRDS (on) が特徴です。

特徴

  • 175°C対応の車載規格AEC-Q101完全適合
  • Trench 9シリコン技術を組み合わせ、クリップ結合LFPAK33パッケージに格納
  • 低スイッチング損失、低Rth性能
  • 熱要求の厳しいアプリケーションを対象としたベンチマークRth
  • 技術特性により強力なフォールトトレランスを実現
  • 40V Trench 9 LFPAK33 MOSFET
  • 3.3mW ~ 20mW @ 40V RDS (on)
  • 論理レベルと標準レベルのゲート
  • クリップボンドLFPAK33パッケージ

アプリケーション

  • パワートレインポンプとモータ（油、水、燃料）
  • エンジンファンとポンプ（BLDCおよびDCモータ）
  • ソレノイド制御
  • バッテリの逆方向挿入保護
  • 補助負荷とモータ制御

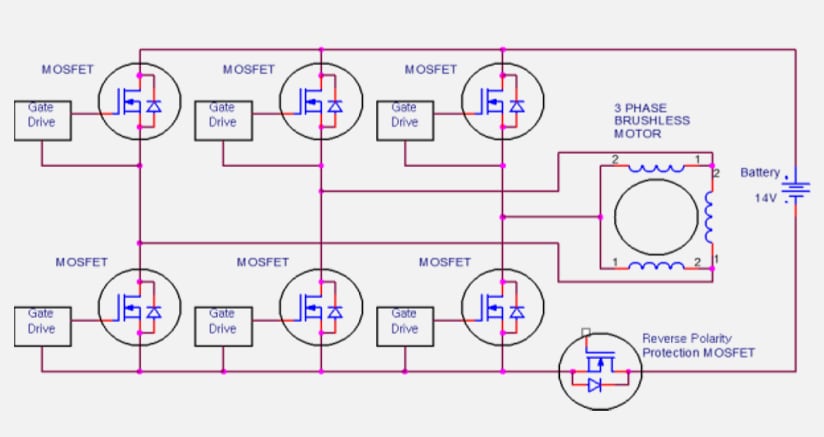

ブロック図

ブロック図 - Nexperia LFPAK33 Trench 9車載MOSFET

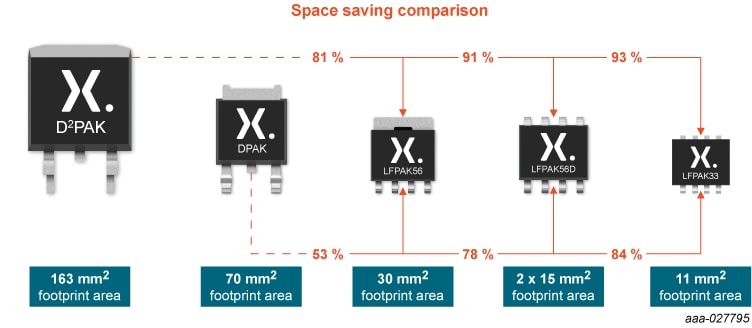

概要

インフォグラフィック - Nexperia LFPAK33 Trench 9車載MOSFET

その他の資料

ビデオ

View Results ( 20 ) Page
部品番号 データシート 説明
BUK9M9R5-40HX BUK9M9R5-40HX データシート MOSFET SOT1210 N-CH 40V 40A
BUK7M5R0-40HX BUK7M5R0-40HX データシート MOSFET SOT1210 N-CH 40V 85A
BUK7M20-40HX BUK7M20-40HX データシート MOSFET SOT1210 N-CH 40V 25A
BUK7M3R3-40HX BUK7M3R3-40HX データシート MOSFET SOT1210 N-CH 40V 80A
BUK7M4R3-40HX BUK7M4R3-40HX データシート MOSFET SOT1210 N-CH 40V 95A
BUK7M6R0-40HX BUK7M6R0-40HX データシート MOSFET SOT1210 N-CH 40V 50A
BUK7M6R7-40HX BUK7M6R7-40HX データシート MOSFET SOT1210 N-CH 40V 50A
BUK7M8R5-40HX BUK7M8R5-40HX データシート MOSFET SOT1210 N-CH 40V 40A
BUK9M11-40HX BUK9M11-40HX データシート MOSFET SOT1210 N-CH 40V 35A
BUK9M15-40HX BUK9M15-40HX データシート MOSFET SOT1210 N-CH 40V 30A
公開: 2020-08-28 | 更新済み: 2024-05-06
