Nisshinbo NR1640超低ノイズ電圧レギュレータ
Nisshinbo NR1640超低ノイズ電圧レギュレータは、2.7V～5.5Vの入力電圧に対し、2.5V～4.8Vの出力電圧、200mAの出力電流を供給します。6μVrmsのノイズ定格出力電圧と、80dB以上のリップル除去率で、高品質な電源を供給できるため、ノイズが課題となる高精度センシングシステムに最適な製品です。
特徴
- AEC-Q100 グレード1
- 起動時の出力電圧の傾斜
- 4つのオプションから選択可能
- 55µs/V、110µs/V、220µs/V、440µs/V
- 入力電圧範囲(VIN)：2.7V～5.5V
- 出力電圧範囲(VOUT)：2.5V～4.8V
- 出力電流(IOUT)：200mA
- 静止電流(IQ)：350µA
- 出力雑音電圧：6μVrms (IOUT = 100mA)
- スタンバイ電流：0.1µA
- リップル除去率：80dB
- ドロップアウト電圧：15V
- サーマルシャットダウン：+165℃
- 動作温度範囲：-40°C ～ +125°C
- SOT-23-5-DCパッケージ
アプリケーション
- 車載用カメラシステム
- 高精度センシングシステム
標準的なアプリケーション回路

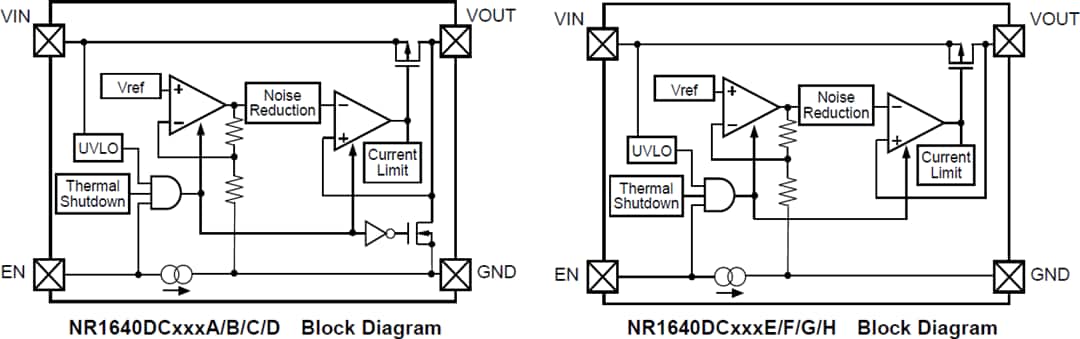

ブロック図

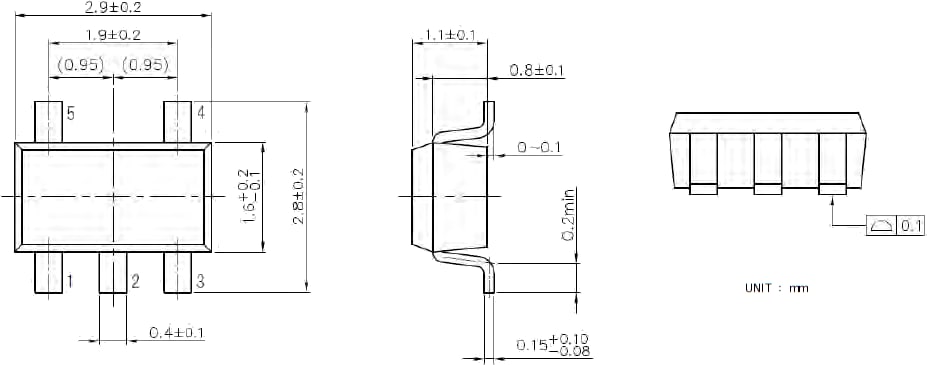

パッケージ概要
公開: 2022-04-15
| 更新済み: 2023-06-15
