Nisshinbo R1525x LDOボルテージレギュレータ
Ricoh R1525x LDO ボルテージレギュレータは、車載アプリケーションに向けて入力最大42V、200mA出力可能な低消費電流ボルテージレギュレータです。この低ドロップアウトレギュレータは、カーオーディオ、カーナビゲーションシステム、電子スロットル制御（ETC）システムに最適です。
特徴
- 定格50V(尖頭60V)対応したLDO レギュレータで、低消費電流Typ.2.2µAを実現。
- ±0.6%(Ta=25℃)の高精度な出力電圧により、設計マージンを確保。
- 10MHz～1GHz帯域の高周波ノイズによる出力電圧変動を防止。
- 入力電圧範囲：3.5V～42.0V
- 最大定格：50V (尖頭：60V@200ms以下)
- 動作温度範囲：-40°C～105°C
- 消費電流：Typ. 2.2µA (静止でTyp. 0.1µA)
- 入出力電圧差：Typ. 0.6V (IOUT = 200mA, VOUT = 5.0V)
- 出力電圧範囲：1.8V, 2.5V, 2.8V, 3.0V, 3.3V, 3.4V, 5.0V, 5.5V, 6.0V, 6.4V, 7.5V, 8.0V, 8.5V, 9.0V
- 出力電圧精度：±0.6% (Ta = 25°C) ±1.6% (-40°C = Ta = 105°C)
- 入力安定度：Typ. 0.01%/V (VSET + 1V = VIN = 42V)
- 短絡電流制限：Limited to Typ. 80mAで制限
- 過電流保護：Typ. 350mAで制限
- サーマルシャットダウン機能：Typ.160°Cで検出
アプリケーション
- カーオーディオ、カーナビゲーションシステム、ETCシステムなどのカーアクセサリーの定電圧源
- EVインバータ、バッテリ充電制御ユニットなどのECUの定電圧源

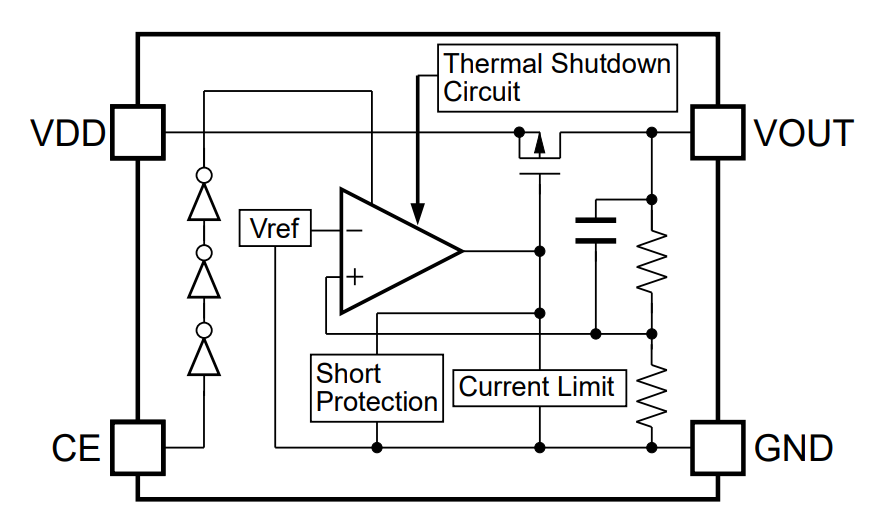

ブロック図
