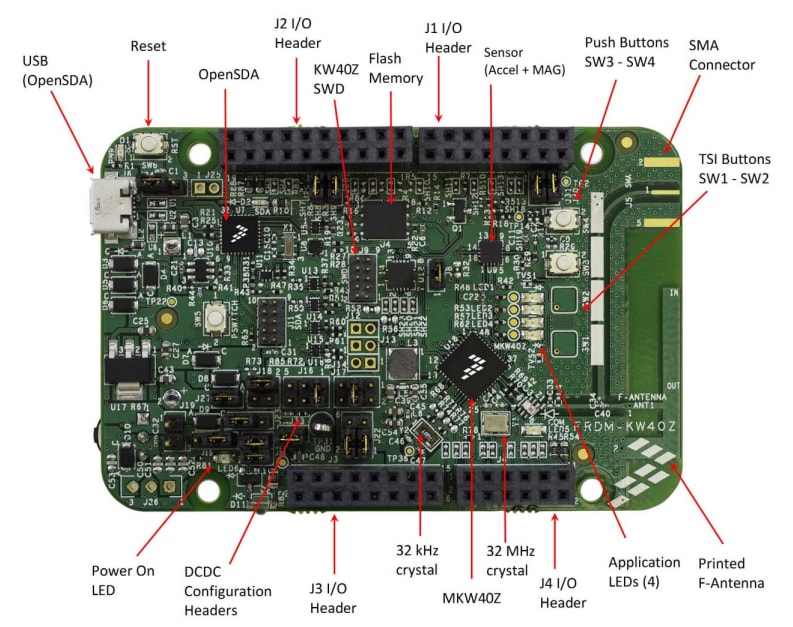

NXP Semiconductors FRDM-KW40Z Freedom開発ボード

NXP FRDM-KW40Z Freescale Freedom開発ボードは、小型で低消費電力かつコスト効率の高い評価・開発ボードです。FRDM-KW40Zは、アプリケーションのプロトタイピングおよびMKW40Z SoCファミリのデモンストレーション用に使用できます。これらの評価ボードには、使いやすいマスストレージデバイスモードFlashプログラマ、仮想シリアルポートと標準のプログラミング、実行制御機能が備わっています。

特徴

Freescale超低消費電力MKW40Z SoC BLE/IEEE規格802.15.4プラットフォーム
IEEE規格802.15.4、2006準拠のトランシーバで、5.0MHzチャンネルで250kbps O-QPSKデータ、およびフルスペクトラム拡散符号化および復号化をサポート
Bluetooth v4.1 Low Energy (BLE) に完全準拠
IEEE 802.15.4準拠ワイヤレス・ノード
小型形状と低コストRFノードを備えたリファレンス設計領域
- シングルポート動作用の外部バランと共に使用される差動入力/出力ポート
- 外部部品数はわずかです。
- SMAコネクタでのプログラマブル出力電力-20dBm～+5dBm、高調波トラップなし、DC/DCバイパスとバックの動作あり
- レシーバ感度は–102 dBm、typical（20バイト・ペイロード・パケット向け@1% PER for）、SMAコネクタで802.15.4用
- レシーバ感度は-91 dBm（BLEアプリケーション向け）
統合PCB逆F型アンテナとSMA RFポート
選択可能電源
バック、ブースト、バイパス動作モード搭載DC-DCコンバータ
32MHzリファレンス発振器
32kHzリファレンス発振器
2.4GHz周波数動作（ISMおよびMBAN）
無線プログラミング（OTAP）に対応するための外部シリアル・フラッシュ・メモリ
統合オープン・スタンダード・シリアルとデバッグ・インターフェイス（OpenSDA）
ターゲットMCU用のCortex® 10ピン（0.05インチ）SWDデバッグ・ポート
OpenSDAアップデート用のCortex 10ピン（0.05インチ）JTAGポート
赤色LEDインジケータ4個
青色LEDインジケータ1個
プッシュボタン・スイッチ2個
TSIボタン2個
