NXP Semiconductors MCXW72-LOC MCU評価ボード

NXP Semiconductors MCXW72-LOC MCU評価ボードは、NXPのMCXW72 MCU製品ファミリをベースにした、高度に構成可能な低消費電力かつコスト効率の高い評価・開発プラットフォームです。MCXW72-LOCは、仮想シリアルポート付きの使いやすいユーザーインターフェイス、標準的なプログラミング機能、および実行制御機能を備えています。本ボードはデフォルトでアンテナ切り替えをサポートしているため、Bluetooth® LE Channel Sounding機能の開発・評価に最適なプラットフォームとなっています。

NXP Semiconductor MCXW72-LOCボードは、RF回路、高速CANトランシーバ2台、64Mbit QSPI NORフラッシュメモリ、32MHz水晶振動子を備えています。また、伝導測定用にSMAコネクタを実装できる2つのフットプリントも用意されています。MCXW72-LOCは、Mikroe Click ボードと互換性があります。本ボードは、NXPのGFSK ライブラリを使用したアプリケーション開発をサポートするスタンドアロンPCBです。また、本ボードは、NXP MCUXpresso for Visual Studio Code 拡張機能やIAR Embedded Workbenchを含む、幅広い開発ツールと一緒に使用できます。

特徴

  • 最大96MHzの周波数で動作するArm® Cortex®-M33コア搭載MCXW72 MCU
  • CANインターフェイスには、ターゲットMCUと1x4ピンヘッダ（J10とJ11）コネクタの間のCAN信号の駆動を目的とした2台の高速CANトランシーバが搭載されています。
  • LPUARTインターフェース（2つのLPUARTモジュールを搭載）
    • LPUART0：外部UART接続用に、2つのmikroBUS™ ソケットコネクタのいずれかに接続
    • LPUART1：MCU-LinkをターゲットMCUに接続するためのUSB-to-UARTブリッジをサポート
  • 2つのLPSPIモジュールを搭載したLPSPI（LPSPI1はPCS0をサポートし、LPSPI接続用に使用される）- PCS0を以下に接続：
    • Over-the-air（OTA）プログラミングをサポートする64Mbit SPI NORフラッシュメモリ
    • 2つあるマイクロバスソケットコネクタのうちの1つ
  • LPI2Cインターフェイスには、2つあるマイクロバスソケットコネクタのうちの1つに接続するLPI2Cモジュール（LPI2C1）が搭載されています。
  • ADCインターフェイスは、マイクロバスソケットコネクタJ1を介してADC入力を受け入れます。
  • RFインターフェイスには2.4GHz無線機能が搭載されており、以下のオプションからのRF動作をサポートしています
    • 2つのPCB統合広帯域モノポールアンテナANT10およびANT20（デフォルト動作）
    • SMAエッジDNP（CONSMA021.062-G）コネクタJ7およびJ8（代替オプション）
  • mikroBUSソケットコネクタJ1およびJ2、1x8ポジションレセプタクル2個搭載
  • MCU-Link USB：ホストコンピュータへのMCU-Link高速USB接続を確立し、ボードに5Vの電力を供給するUSB 2.0 Type-C® コネクタ
  • 電源
    • ボードの電源オプション
      • BT2（CR2032、一次オプション）またはBT1（CR2450、二次オプション）を使用したコイン電池駆動
      • USB Type-CコネクタJ3を介した外部5V電力
      • J9を介した12V DC電源ジャック
      • CANヘッダコネクタ J10およびJ11
    • サポートされている電力構成モード
      • バックモードのDC/DCコンバータ
      • バイパスモードのDC/DCコンバータ
  • クロック：ターゲットMCUは以下の2つのクロックを受信
    • Armコアおよび無線用の水晶発振器からの32MHzクロック
    • RTCおよび低消費電力RFクロックとして別の水晶振動子からの32.768kHzクロック
  • デバッグ
    • CMSIS-DAPおよびSEGGER J-Linkプロトコルオプションを備えたオンボードMCU-Linkデバッグプローブ、USB-to-UARTブリッジを介してターゲットMCUに接続可能
    • 外部デバッグプローブ接続用の10ピンArm JTAG/SWDコネクタ J5

アプリケーション

  • コンシューマ
    • エアコン（AC）
    • コネクティッド小型家電
    • ホーム制御、アクセス、オートメーション
    • スマート・ドア・ロック
    • スマートセンサ
    • サーモスタット
    • 窓カバー
  • 産業/電力
    • 建物安全検知器
    • ビルのセキュリティと監視
    • 空調機器
    • ヒートメーター
    • スマート照明

キット内容

  • MCXW72-LOCボード
  • USB 2.0 Type Cケーブル、1メートル

その他の資料

ビデオ

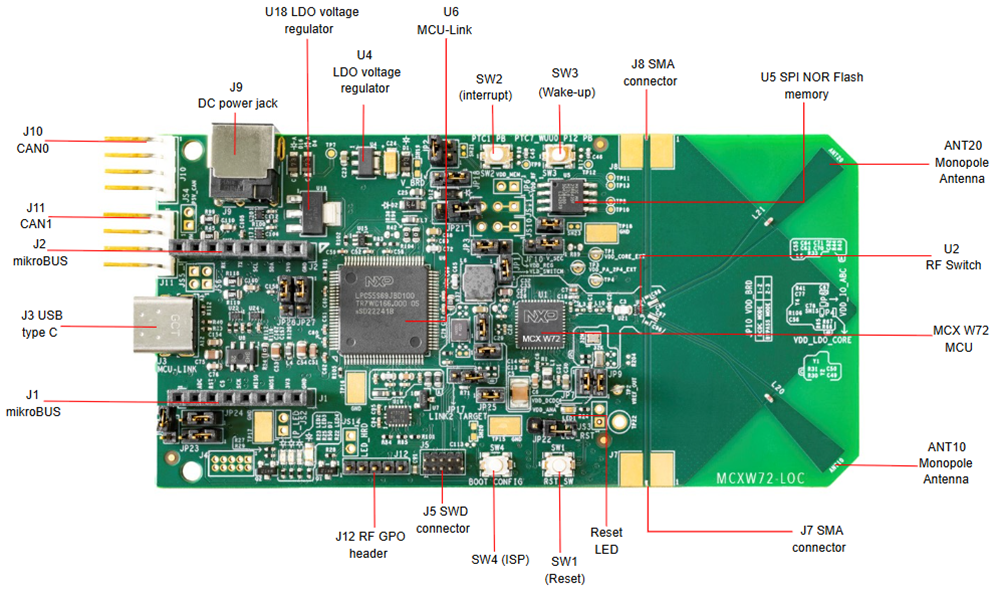

ボードの特長

チャート - NXP Semiconductors MCXW72-LOC MCU評価ボード

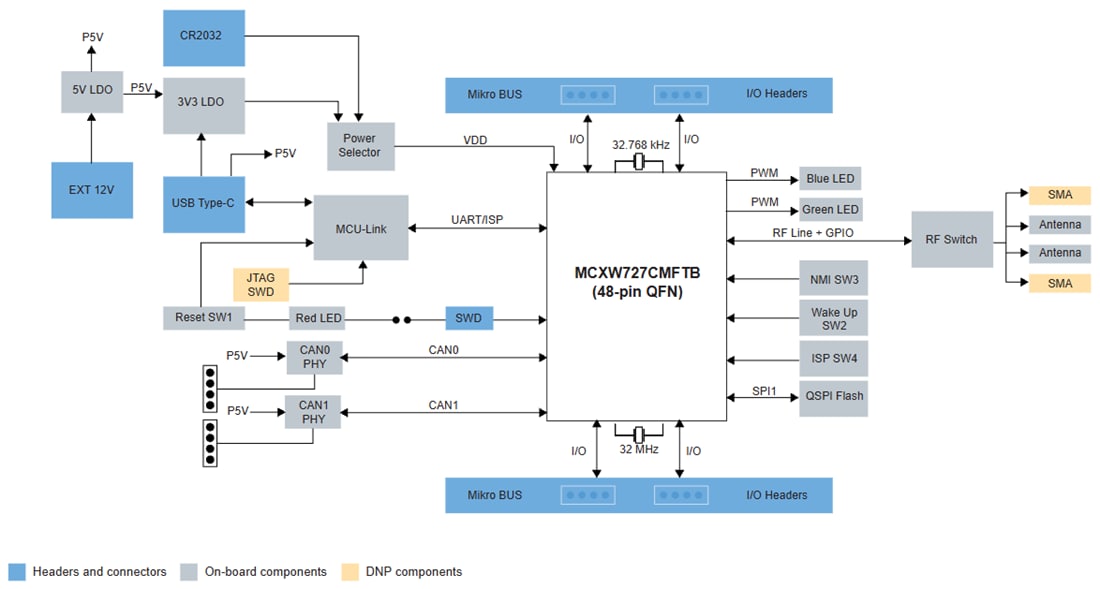

ブロック図

ブロック図 - NXP Semiconductors MCXW72-LOC MCU評価ボード
