NXP Semiconductors NMH1000磁気スイッチ
NXP Semiconductors NMH1000磁気スイッチは、低電圧、低電流、低出力データレートで作動するホール効果磁界センサです。NMH1000は、アプリケーションプリント基板の平面に直交し、上下面を通過する垂直磁界に対してもっとも敏感です。入力処理は、構成可能なステートマシン、入力信号のアナログ/電圧変換、および比較による2状態（バイステート）出力の生成といった、直列に配置された各機能ブロックによって行われます。NMH1000 磁気スイッチは、6端子の小型かつ薄型のVSON アウトラインパッケージで提供されます。
特徴
- しきい値選択用3ステート・ハードウェア・ピン
- I2Cアクセス可能なレジスタ内の閾値選択用データビット
- サンプルレート選択用スリーステート・ハードウェア・ピン
- I2Cアクセス可能なレジスタ内のサンプルレート選択用データビット
- スタンドアロンまたはI2Cシリアルインターフェイスを選択可能なモード選択用ハードウェアピン
- I2Cアクセス可能なレジスタ内のモード選択用データビット
- 2種類の出力は、内部で設定された閾値と比較して磁場が存在しないことを示します。
- バイナリ・ステート・ハードウェア・ピン
- I2Cアクセス可能なレジスタ内の、アサート・ハイまたはアサート・ローとして構成可能なバイナリ状態データビット
アプリケーション
- 電子システムのウェイクアップ
- 電子機器を配送パッケージから取り外して電子機器をウェイクアップさせると、同梱の磁石への近接と、非近接を検出
- 電子デバイスの蓋の開閉検出
- ノートパソコンの蓋に取り付けられた磁石の近接と非近接を検出し、オン/オフディスプレイなどのステータスの変化をトリガ
- ドアまたは窓の開閉検出
- ドア、蓋、またはウィンドウに取り付けられた磁石への近接と非近接を検出し、アラームなどのステータスの変化をトリガ
ビデオ

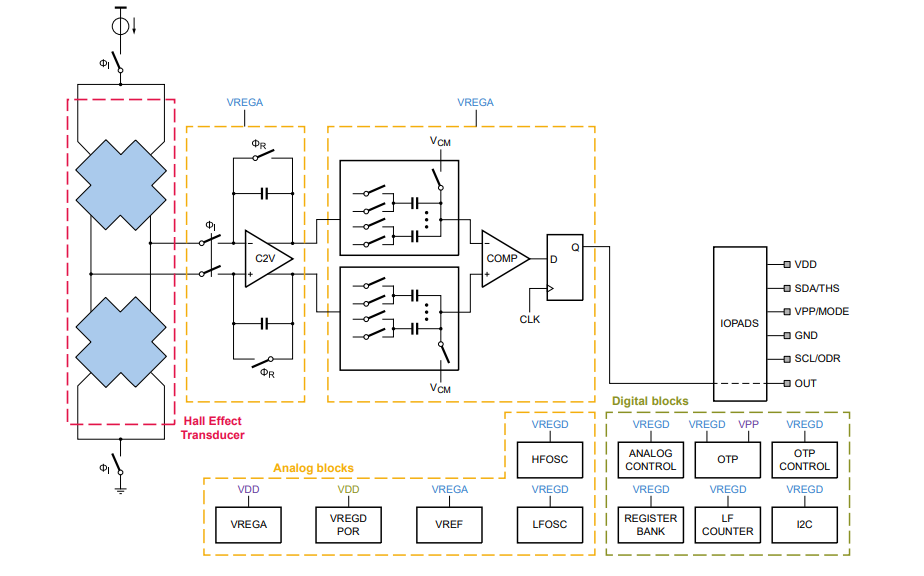

ブロック図
