Phoenix Contact 制御盤用LED照明
フエニックス・コンタクト (Phoenix Contact) 制御盤用LED照明は、制御盤の内部照明用に設計されています。集積光学系により制御盤の最適な照明が確保されます。要件に応じて、 2か所の位置にねじ止めまたはスナップイン取り付け用の取付部品を装備できます。取付部品は標準で付属しています。磁石で取り付けることも可能です。磁石はアクセサリとしてご用意しています。複数のフエニックス・コンタクト (Phoenix Contact) 制御盤用LED照明を直列に接続し、スイッチで点灯モードを制御できます照明のオン／オフを常時切り替えたり、自動モードを有効にすることができます。自動モードでは、内蔵のモーション検出器で照明をオン/オフします。
特徴
- ぎらつきのないレンズで制御盤全体に最適な照明
- 動き検出器
- ソケットにより外部機器の操作が可能
- AC広範囲入力
- 光出力：1400lm
- 色温度：5000K（昼白色）
仕様
- 以下の国での使用に対応
- 1694092: 宇佐市、カナダ、ブラジル、日本
- 1694093:フランス、ベルギー、ポーランド
- 1694094: ドイツ、フィンランド、ギリシャ、ルクセンブルク、オランダ、ノルウェー、オーストリア、ポルトガル、ロシア、スウェーデン、スペイン、トルコ
- ソケットタイプ
- 1694092: B型
- 1694093: E型
- 1694094: F型
- 電源電圧範囲
- 1694092：100VAC〜125VAC（50/60Hz）
- 1694093、1694094：100VAC〜240VAC（50/60hz）
- 消費電流（最大）
- 1694092: 10A（ソケットから）
- 1694093および1694094: 16A（ソケットから）
- 消費電力 (LED)：11W
- 動き検出器
- 最大1.8m検出範囲
- 検出角度：87°
- 雷の持続時間：180s (再トリガ)
- 光の特性
- 光源の種類：LED
- LEDの数：32
- 昼白色
- 色温度：5000K
- 色調指数：84
- 光束：1400lm (実際の光束)
- 照明
- 最大5920lx(光軸に沿った距離：50cm)
- 最大1480lx(光軸に沿った距離：1m)
- 委任規則（EU）2019/2015
- エネルギー効率クラスCの光源1つを含む
- 寸法：341mm x 77mm x 55mm (L x W x H)

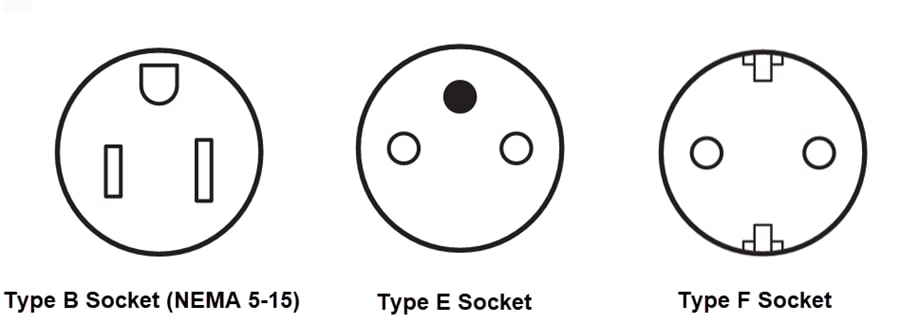

ソケット

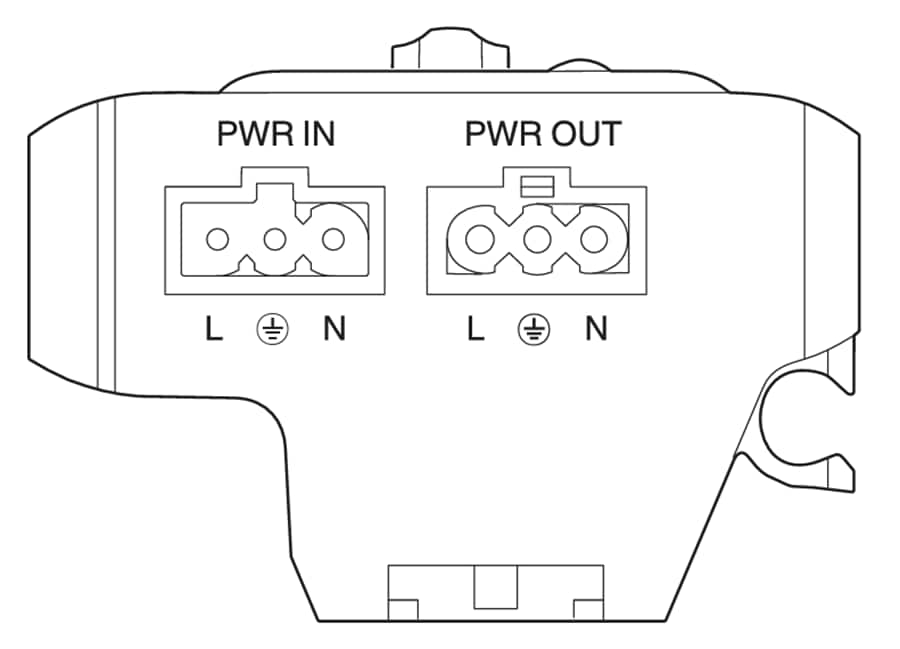

ピン割当

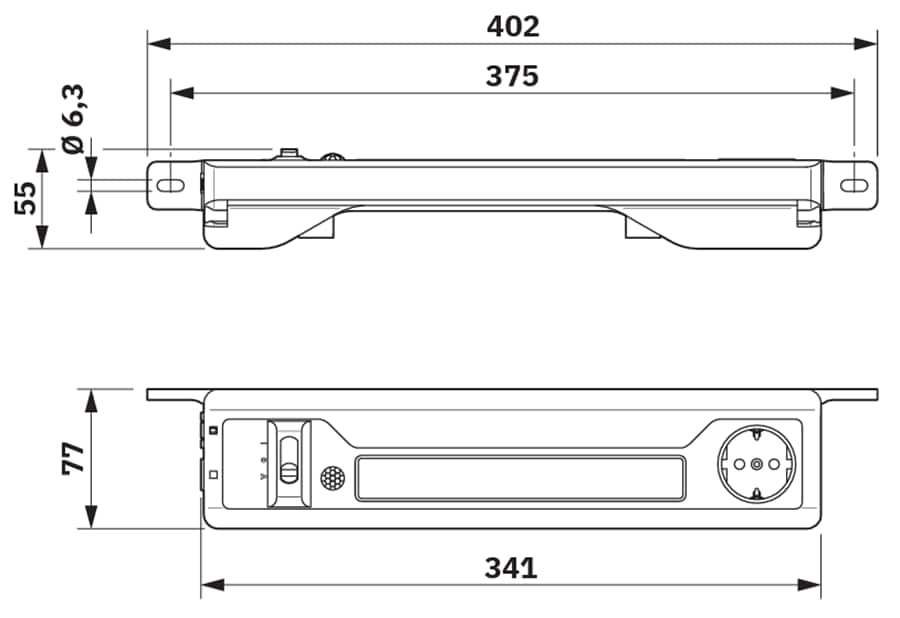

寸法図面
