Qorvo QPA9424EVB-01評価ボード
Qorvo QPA9424EVB-01評価ボードは、QPA9424高直線性2段アンプのデモおよび開発プラットフォームです。QPA9424は、帯域30および帯域40をカバーする2300MHz～2400MHzの周波数範囲全域で35.8dBゲインおよび+27dBmの線形電力を実現しています。このアンプは、20MHz LTE信号をともなう+27dBmの出力電力で-48.5dBc ACLRを達成できます。
QPA9424EVB-01評価ボードには、QPA9424がすでに実装されており、コンパクトな7mm x 7mmのリードレス表面実装パッケージに収められています。この評価ボードは、サンプルアプリケーション回路を実現しており、既存の設計に組み込むとラピッドプロトタイピングが可能になります。
該当する製品
Qorvo 小型セル・パワー・アンプ
低コストの表面実装パッケージに格納されており、オンチップ・バイアスおよび温度制御回路があります。

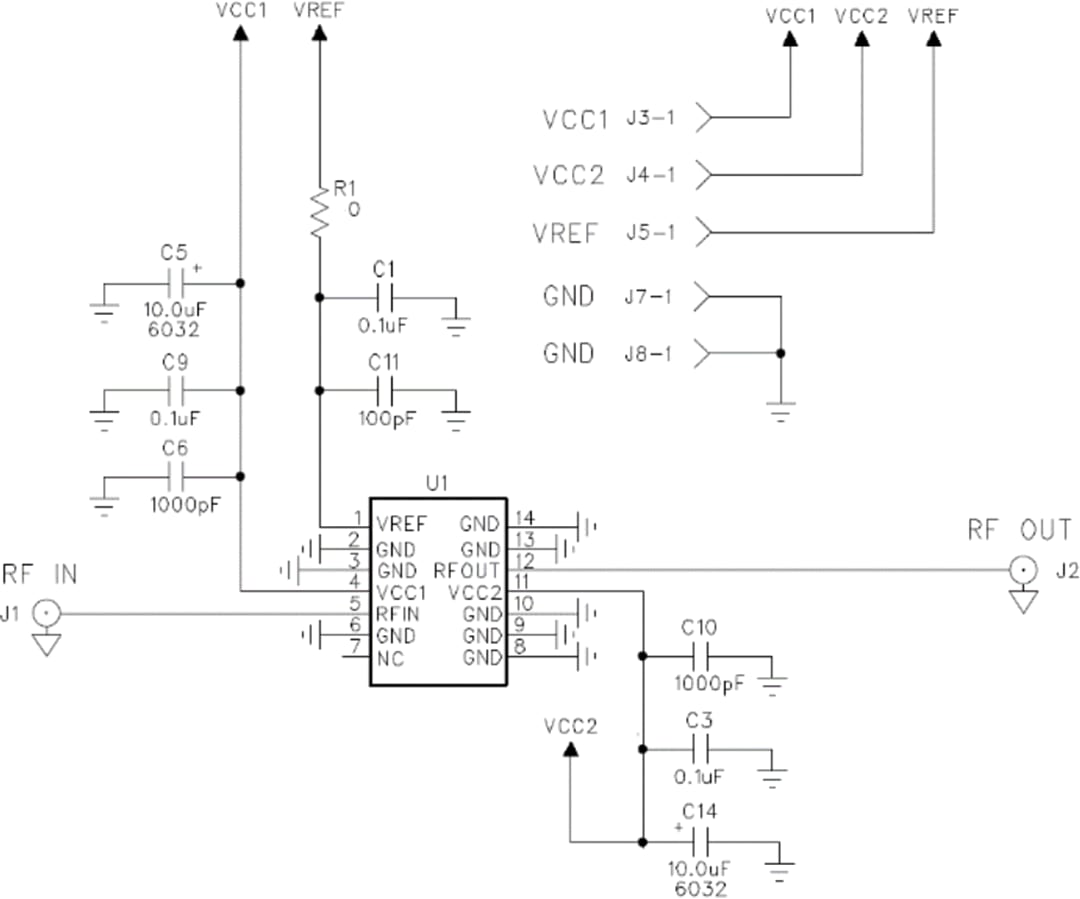

アプリケーション回路の概略図
ビデオ
公開: 2019-09-30
| 更新済み: 2023-12-01
