Qorvo QPF4519 Wi-Fiフロントエンド・モジュール
Qorvo Wi-Fiフロントエンド・モジュールQPF4519は、コンパクトなフォームファクタに格納されており、Wi-Fi 802.11a/n/acシステム用に設計されています。QPF4519は、アプリケーションのレイアウト領域を最小限に抑える統合マッチングが特徴です。性能は、最高のリニア出力と最先端のスループットを維持しながら、消費電力を節約する5V供給電圧でPAを最適化することに重点を置いています。
受信パスは固定されており、外部フィルタリングを最適な位置に追加できます。統合型ダイレベルには、第2、第3の高調波用フィルタリングとDBDC動作用2.4GHz拒絶が含まれます。QPF4519は、5GHzパワーアンプ（PA）、単極双投スイッチ（SP2T）、バイパス可能な低ノイズアンプ（LNA）が単一デバイスに統合されています。
特徴
- 5150–5925MHz
- POUT = +23dBm MCS9 VHT80 -35dBダイナミックEVM
- POUT = +24.5dBm MCS7 HT20/40 -30dBダイナミックEVM
- POUT = +25dBm MCS0 HT20スペクトル・マスク・コンプライアンス
- 160MHz帯域幅とMCS11対応
- +5V動作用に最適化
- 32dB Txゲイン
- 2dBノイズ指数
- 16dB Rxゲイン、6.5dBバイパス損失
- RXパスでの25dB 2.4GHz除去
アプリケーション
- アクセスポイント
- 無線ルーター
- レジデンシャル・ゲートウェイ
- お客様の施設内機器
- モノのインターネット（IoT）

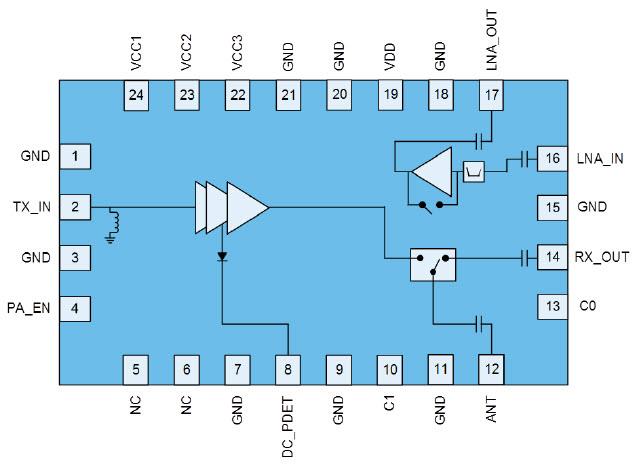

ブロック図
