Renesas Electronics REAR5695x 監視回路IC
ルネサス エレクトロニクス (Renesas Electronics) REAR5695x 監視回路ICは、すべての集積回路をリセットし、電源電圧を検知するために設計された半導体集積回路です。これらのICは、遅延回路を内蔵し、シンプルに外付けコンデンサを追加することで、必要な遅延時間を提供します。REAR5695xICは、低閾値の動作電圧、2V～17Vの広い電源電圧範囲、コンデンサの追加によって実現できる大きな遅延時間が特長です。主なアプリケーションには、バッテリチェック回路、レベル検出回路、波形整形回路があります。
特徴
- 少数の外付け部品
- 低静電容量のコンデンサで遅延時間拡大を実現（td ≈ 100ms、0.33μF時）
- RL = 22kΩ時に0.6V（標準）の低閾値動作電圧（低電源電圧で低状態を維持する電源電圧）
- 2V〜17Vの広い電源電圧範囲
- 広いアプリケーション範囲
アプリケーション
- バッテリチェック回路
- レベル検出回路
- 波形整形回路

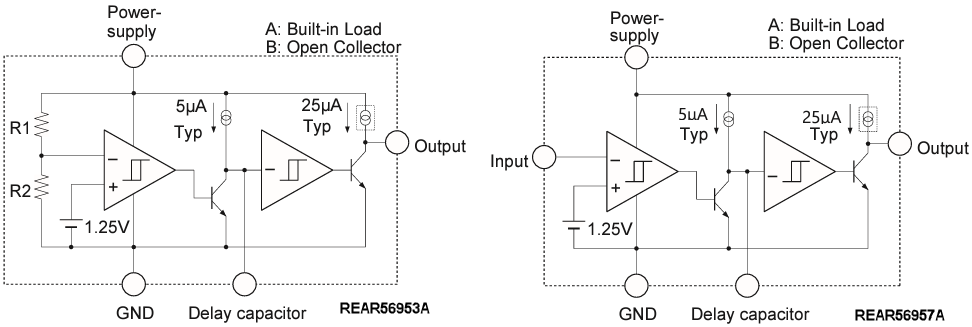

ブロック図

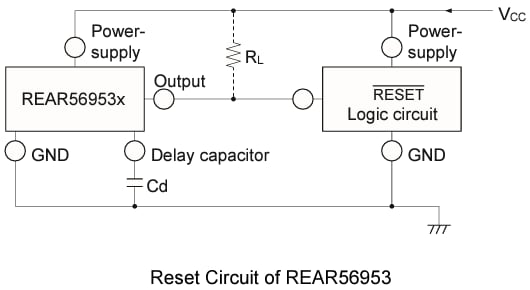

REAR56953のリセット回路

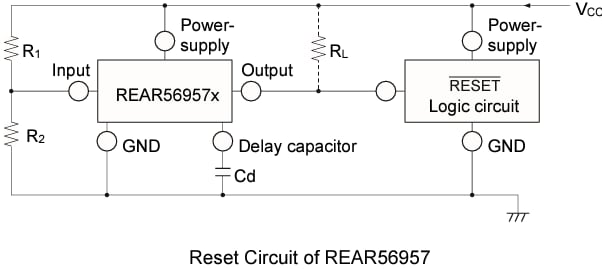

REAR56957のリセット回路
View Results ( 10 ) Page
| 部品番号 | データシート | 説明 |
|---|---|---|
| REAR56953AGSM#HC0 |  |
監視回路 Reset IC |
| REAR56953BGSM#HC0 | |
監視回路 Reset IC |
| REAR56957AGSM#HC0 | |
監視回路 Reset IC |
| REAR56957BGSM#HC0 | |
監視回路 Reset IC |
| REAR56958BGSM#HC0 | |
監視回路 Reset IC |
| REAR56953AGSM#HCA | |
監視回路 Reset IC |
| REAR56953BGSM#HCA | |
監視回路 Reset IC |
| REAR56957AGSM#HCA | |
監視回路 Reset IC |
| REAR56957BGSM#HCA | |
監視回路 Reset IC |
| REAR56958BGSM#HCA | |
監視回路 Reset IC |
