ROHM Semiconductor PTZIF車載用ツェナーダイオード

ROHM Semiconductor PTZTF自動車用ツェナーダイオードは、自動車用電圧調節のために最適化されたAEC-Q101認定済のツェナーダイオードです。PTSTFツェナーダイオードは、2.0V～40.0Vツェナー電圧 範囲および10mA～40mAツェナー電流 範囲を備えています。これらのデバイスには、4Ω～25Ωのツェナー・インピーダンス範囲および1000mWの電力損失が備わっています。

ROHM Semiconductor ptstf車載ツェナーダイオードは、コンパクトなDO-214AC（SMA）表面実装パッケージでご用意があります。

特徴

  • AEC-Q101準拠
  • ツェナー電圧範囲（VZ）: 2.0V～40.0V
  • ツェナー電流範囲（IZ）：10mA～40mA
  • 逆方向電流範囲（IR）：10μA～200μA
  • ツェナー・インピーダンス範囲（ZZ(Ω)）：4Ω～25Ω
  • ワット損（PD）: 1000mW
  • 150°C 接合部温度 (Tj)
  • ストレージ温度：-55°C～+150°C (Tstg)
  • シリコンエピタキシャルプレーナ型構造
  • DO-214AC（SMT）パッケージ

アプリケーション

  • 電圧安定化
  • 車載用整流

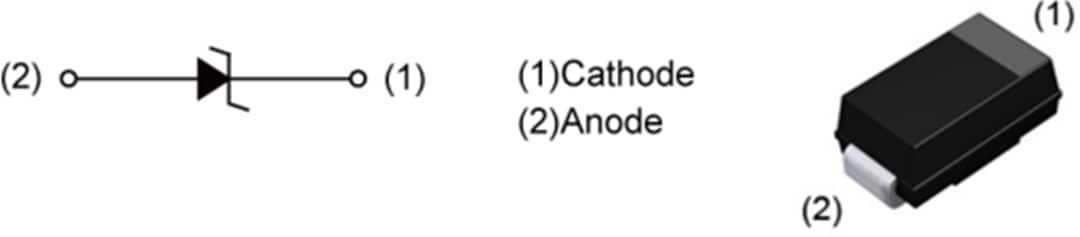

内部回路

回路図 - ROHM Semiconductor PTZIF車載用ツェナーダイオード

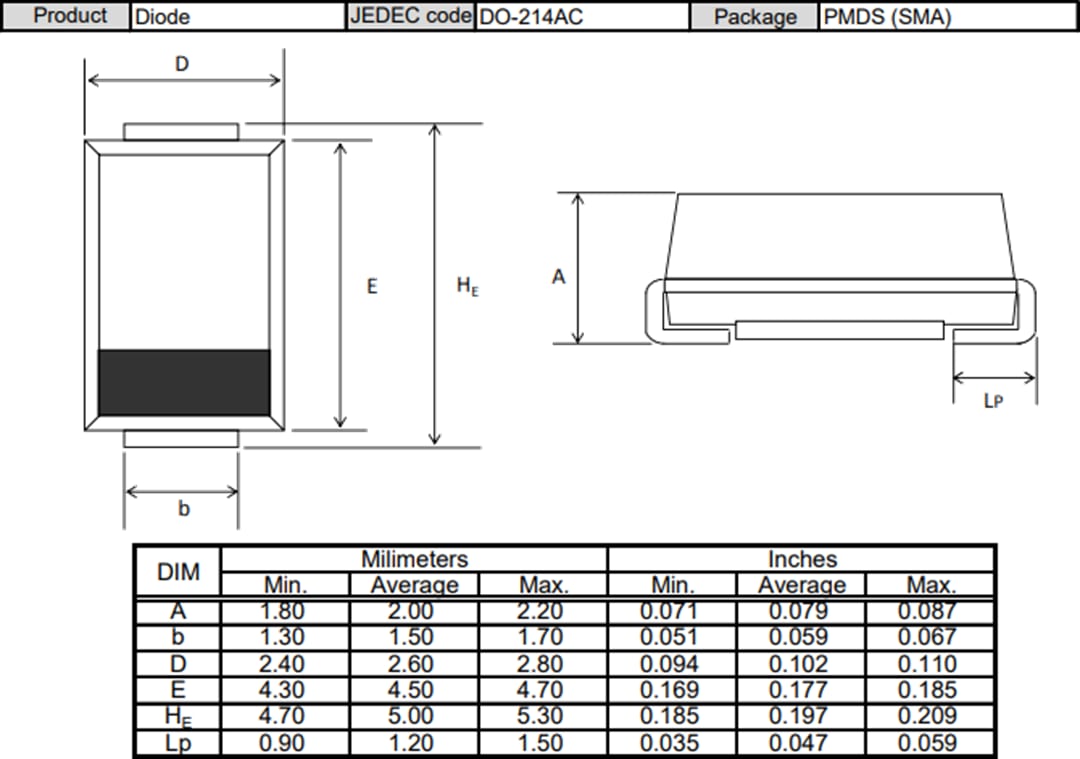

パッケージ外形

機械図面 - ROHM Semiconductor PTZIF車載用ツェナーダイオード
View Results ( 8 ) Page
部品番号 データシート Vz - ツェナー電圧（Zener Voltage） Zz - ツェナーインピーダンス（Zener Impedance） テスト電流
PTZTFTE253.6B PTZTFTE253.6B データシート 3.6 V 15 Ohms 40 mA
PTZTFTE2530B PTZTFTE2530B データシート 30 V 18 Ohms 10 mA
PTZTFTE252.0B PTZTFTE252.0B データシート 2 V 25 Ohms 40 mA
PTZTFTE2520B PTZTFTE2520B データシート 20 V 14 Ohms 20 mA
PTZTFTE2522B PTZTFTE2522B データシート 22 V 14 Ohms 10 mA
PTZTFTE2524B PTZTFTE2524B データシート 24 V 16 Ohms 10 mA
PTZTFTE2527B PTZTFTE2527B データシート 27 V 16 Ohms 10 mA
PTZTFTE253.0B PTZTFTE253.0B データシート 3 V 15 Ohms 40 mA
公開: 2022-05-17 | 更新済み: 2022-05-19
