Toshiba DCLx & DCMx デュアル／クワッドチャネル デジタルアイソレータ
東芝 (Toshiba) DCLx および DCMx デュアル／クワッドチャネル デジタルアイソレータは、先進的な CMOS 技術と磁気結合構造を用いて設計された、高速・高出力のアイソレーション部品です。これらのアイソレータは、一次側と二次側の間に強固な絶縁を提供し、SPI インターフェイス、産業用オートメーション、自動車システムなどのマルチチャネル高速通信アプリケーションにおいて優れた性能を発揮します。
特徴
- 高速データレート
- DCLx：最大 150Mbps まで対応
- DCMx：最大 50Mbps まで対応
- 電源電圧範囲
- DCLx：2.25V ～ 5.5V で動作
- DCMx：3.3V または 5V で動作
- 5000V RMS 絶縁耐圧
- 伝搬遅延：10.9ns（代表値、DCLx・5V 動作時）
- 高レベル／低レベルのデフォルト出力構成
- 高い CMTI：±100kV/μs（DCLx）
- パルス幅歪み：0.8ns（代表値、DCLx）
- 出力電流：最大 ±15mA
- 出力インピーダンス：50Ω（代表値）
- ±10μA入力電流
- 16ピン・ワイドボディSOICパッケージ

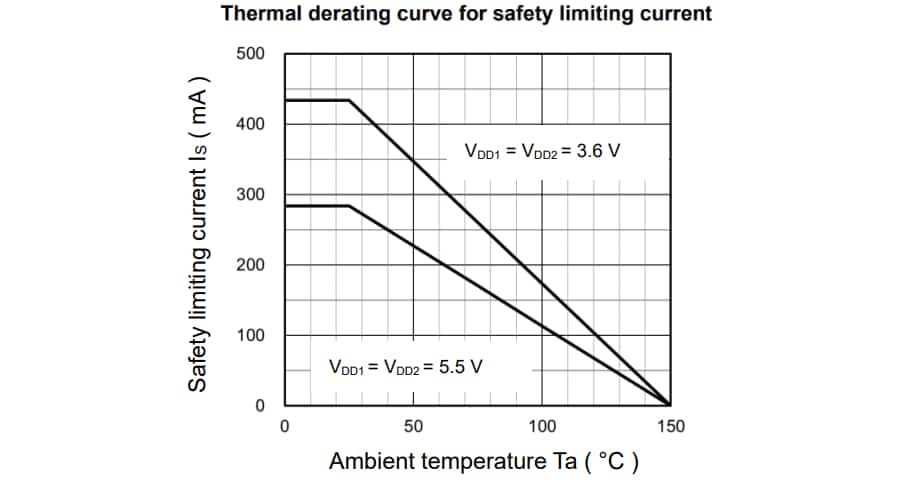

- 温度範囲
- 周囲温度：-40°C～+110°C
- 接合部温度範囲：-40°C ～ +150°C
- AEC‑Q100 Grade 1（DCMx シリーズ）の車載向け認証
アプリケーション
- 産業用オートメーション・システム
- モーター制御
- スイッチング電源
- 自動車機器におけるバッテリ制御
- インバータ
- 自動車機器における燃料電池制御
- 電気自動車アプリケーション
- データコンバータのアイソレーション（SPI など）

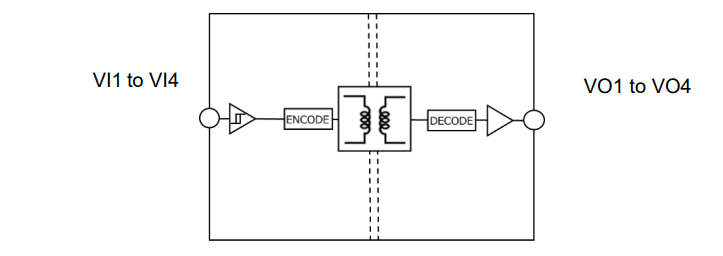

ブロック図
View Results ( 10 ) Page
| 部品番号 | データシート | 動作供給電流 | 順方向チャネル |
|---|---|---|---|
| DCM340C01(AS,EL) |  |
19.6 mA | 4 Channel |
| DCM340D01(AS,EL) | |
19.6 mA | 4 Channel |
| DCM340H01(AS,EL) | |
19.6 mA | 4 Channel |
| DCM340L01(AS,EL) | |
19.6 mA | 4 Channel |
| DCM341A01(AS,EL) | |
16.6 mA | 3 Channel |
| DCM341B01(AS,EL) | |
16.6 mA | 3 Channel |
| DCM341H01(AS,EL) | |
16.6 mA | 3 Channel |
| DCM341L01(AS,EL) | |
16.6 mA | 3 Channel |
| DCM342H01(AS,EL) | |
13.4 mA | 2 Channel |
| DCM342L01(AS,EL) | |
13.4 mA | 2 Channel |
公開: 2025-03-11
| 更新済み: 2026-01-06
