EPCOS / TDK MT40 Thermofuseバリスタ

EPCOS / TDK MT40 Thermofuseバリスタは、200V〜750VのDC電圧範囲、150V〜550VのAC電圧範囲、最大50kAの高ピークサージ電流が特徴です。MT Thermofuseシリーズは、リモート表示 / 監視回路用の通常開マイクロスイッチを実現しています。これらのコンパクトなEPCOS / TDK金属酸化物バリスタは、産業用電源、インバータ、屋外照明システム、電気通信システムに最適です。

特徴

  • コンパクトなサイズ
  • 電圧範囲
    • 150VAC 〜550VAC
    • 200VDC ～750VDC
  • UL1449に準拠した最大200kAの短絡定格電流（SCCR）
  • 最大50kAの高ピークサージ電流
  • ACおよびDCアプリケーションを対象としたtype 1CAとしてUL1449認定（申請番号E321126）
  • リモート表示 / 監視回路用通常開マイクロスイッチ
  • すべてのタイプを対象とした同じPCB電極フットプリント
  • RoHS準拠
  • 構造
    • 熱切断システムが備わったストラップ終端バリスタ
    • 難燃性エポキシカプセル化
    • 特許取得済の過成形設計

アプリケーション

  • インバータ
  • 産業用電源
  • 屋外照明システム
  • テレコミュニケーションシステム
  • サージ保護デバイス（SPD）

仕様

  • IEC 60068-1に準じた40 / 85 / 56気候分類
  • 動作温度範囲：-40°C～+85°C
  • <>
  • UL94-V0（黒色）コーティング材質
  • IP20侵入保護
  • 電気的耐力：≥2500VAC
  • <>
  • オンボード設置

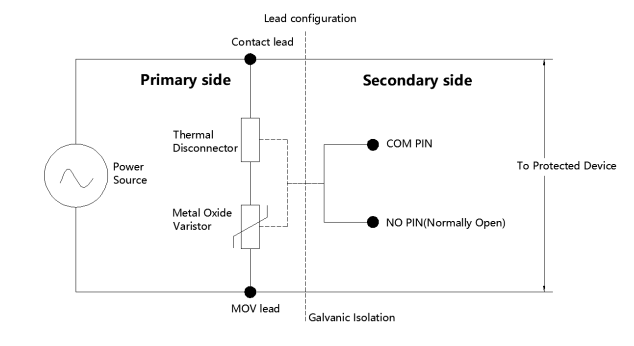

一般的な回路図

アプリケーション回路図 - EPCOS / TDK MT40 Thermofuseバリスタ

寸法 (mm)

機械図面 - EPCOS / TDK MT40 Thermofuseバリスタ
