TDK CGAシリーズ1206/1210/2220 C0G車載用ML
TDK CGAシリーズ1206/1210/2220 C0G車載グレード積層セラミックチップコンデンサ(MLCC) は、最大動作温度が+150°Cで高温環境に対応しています。これらのコンデンサは、100pF～100nFの静電容量範囲（±2%の許容差）、630VDC または1kVDC の定格電圧、0±30ppm/°Cの温度係数または静電容量変化率を提供します。TDK CGAシリーズ1206/1210/2220 C0G MLCCは、エンジンルーム、周辺回路、デカップリング、平滑化、スナバ、共振回路に最適です。表面実装パッケージは、AEC-Q200認定、RoHSおよびREACH準拠、ハロゲンフリー、リードフリーの3サイズオプションでご用意があります。
特徴
- C0G (NP0)誘電体
- 車載グレード
- NP0温度特性には優れた安定温度があり、DCバイアス特性が適用
- さまざまなパッケージサイズをご用意
- 表面実装設計
- AEC-Q200準拠
- ハロゲンフリー、リードフリー
- RoHSおよびREACHに準拠
アプリケーション
- エンジンルーム
- 高温環境で使用されるIGBT、SiC、GaNの周辺回路
- 高温動作機器のデカップリング、平滑化、スナバ、共振回路
仕様
- 温度係数・容量変化：0 ± 30ppm/°C
- 容量範囲: 100pF ~ 100nF
- 公差：±2%
- 定格電圧：630VDC または1kVDC
- 3216（1,206インチ）、3225（1,210インチ）、または5750（2,220インチ）ケースコード
- 動作温度範囲：-55°C～+150°C

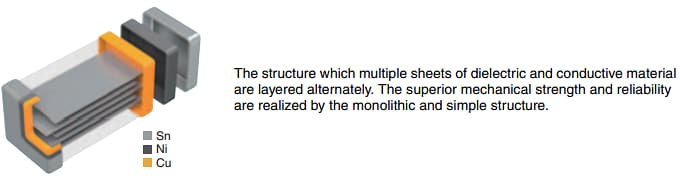

製品構造
