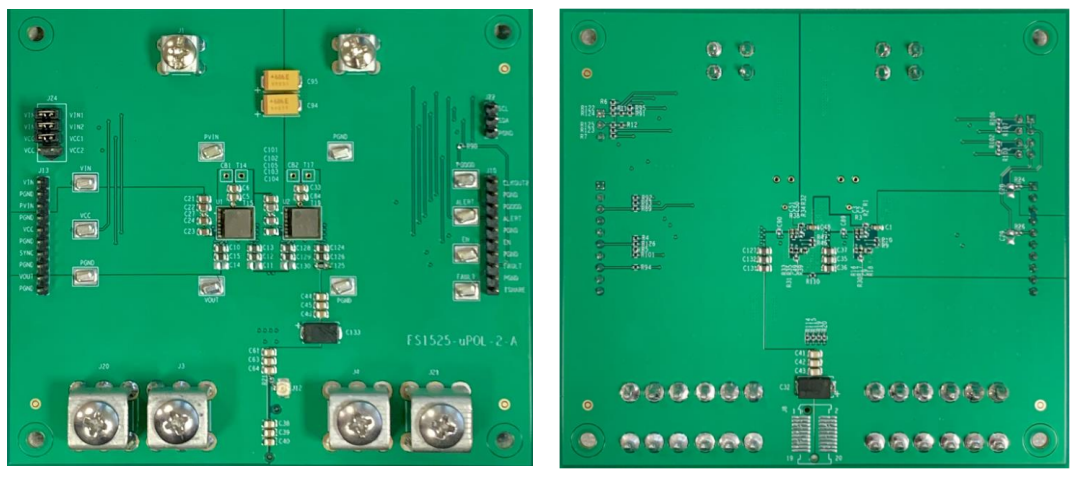

TDK EV1525-0800-25A/-50A μPOL評価ボード
TDK EV1525-0800-25A/-50A μPOL評価ボードは、FS1525 スタッカブルμPOLレギュレータを用いた開発を迅速に開始するのに最適です。FS1525は、内蔵インダクタとデジタル電源システム管理機能を備えた、使いやすく、完全統合型で高効率なマイクロ・ポイント・オブ・ロード（µPOL）電圧レギュレータです。EV1525-0800-25A/-50A μPOL評価ボードは、0A〜25A（EV1525-0800-25A）または0A〜50A（EV1525-0800-50A）の負荷に対し、12Vの入力電圧（PVIN）から、0.8Vの出力電圧（VOUT）を生成します。
特徴
- 入力電圧（PVIN）：+12V
- 出力電圧（VOUT）：+0.8V
- 出力負荷（IO）：0A〜25A（EV1525-0800-25A）、0A〜50A（EV1525-0800-50A）
- スイッチング周波数（FSW）：625kHz
- 出力容量（CO）：14x 47µF（MLCC）、12x 100µF（MLCC）、2x 470µF（SP-Cap）
- 入力容量（CIN）：8x 22µF（MLCC）
- 寸法: 110mm x 110mm x 1.6mm（幅x長さx厚さ）
アプリケーション
- テレコムとネットワーキング
- コンピューティング周辺機器の電圧安定化
- データセンター
- ストレージ
- 産業
- 分散型ポイントオブロード(PoL)電源アーキテクチャ
